CodeLine 80S30-4 Housing RO Membrane 8 Inch 300 PSI – 4 Element

Description

CodeLine 80S30-4 Housing RO Membrane merupakan Pentair CodeLine pressure vessel nominal 8 inch dengan Side Entry configuration untuk menempatkan 4 RO membrane elements dalam satu vessel. Model ini merupakan four-element configuration dari keluarga CodeLine 80S30 dengan maximum operating pressure 300 PSI / 20 bar.

CodeLine 80S30-4 dapat digunakan pada applicable BWRO, brackish water reverse osmosis dan industrial RO systems yang berdasarkan membrane-array design membutuhkan empat nominal 8-inch spiral-wound membrane elements dalam satu pressure vessel.

Konfigurasi empat elements memberikan pilihan antara vessel yang lebih pendek seperti three-element configuration dan vessel dengan jumlah elements lebih banyak seperti five atau six-element configuration. Pemilihannya perlu mengikuti membrane projection, system capacity, stage arrangement dan available installation space.

Apa Itu CodeLine 80S30-4?

CodeLine 80S30-4 adalah four-element membrane pressure vessel dalam CodeLine 80S30 series.

Penamaan model dapat dipahami sebagai berikut:

• 80S menunjukkan keluarga nominal 8-inch Side Entry membrane pressure vessel.
• 30 menunjukkan pressure class dengan maximum operating pressure 300 PSI / 20 bar.
• -4 menunjukkan konfigurasi untuk 4 membrane elements.

Suffix -4 menunjukkan jumlah membrane elements dan bukan penanda Coded atau Non-Coded configuration.

CodeLine 80S30 family tersedia dalam berbagai element lengths sehingga engineering dapat memilih configuration berdasarkan jumlah membrane elements yang dibutuhkan dalam setiap pressure vessel.

Untuk melihat keseluruhan konfigurasi 1–8 membrane elements dalam pressure class yang sama, CodeLine 80S30 Housing RO Membrane menjadi parent reference untuk keluarga 8 inch Side Entry 300 PSI.

Fungsi CodeLine 80S30-4 pada Sistem Reverse Osmosis

CodeLine 80S30-4 berfungsi sebagai pressure-containing housing untuk menempatkan empat nominal 8-inch spiral-wound RO membrane elements yang tersusun secara seri dalam satu vessel.

Saat RO system beroperasi, pressurized feed water dialirkan melalui membrane elements. Membrane melakukan separation sehingga sebagian air melewati membrane layer sebagai permeate, sedangkan dissolved substances yang ditolak membrane tetap berada pada concentrate stream.

Pressure vessel menyediakan mechanical housing yang diperlukan agar membrane elements dapat digunakan dalam pressure dan operating condition yang sesuai dengan system design.

Performance RO tidak hanya ditentukan oleh pressure vessel. Membrane selection, feed-water quality, pretreatment, operating pressure, recovery, temperature dan membrane-array design tetap menentukan overall system performance.

Keunggulan CodeLine 80S30-4

CodeLine 80S30-4 mempunyai beberapa karakteristik yang membuatnya sesuai untuk applicable industrial membrane systems:

• Konfigurasi 4 membrane elements dalam satu pressure vessel.
• Nominal 8-inch membrane housing.
• Side Entry configuration.
• Maximum operating pressure 300 PSI / 20 bar.
• Maximum operating temperature hingga 190°F / 88°C sesuai 80S30 series specification.
• Bagian dari CodeLine 80S30 family dengan pilihan 1–8 membrane elements.
• Tersedia dalam Coded dan Non-Coded series configurations.
• Sesuai untuk applicable BWRO, brackish water RO dan industrial reverse-osmosis systems.
• Four-element arrangement memberikan pilihan antara shorter dan longer vessel configurations.
• Dapat digunakan untuk new RO system maupun replacement apabila exact configuration sesuai dengan existing installation.

Pemilihan tetap harus mempertimbangkan membrane projection, exact membrane model dan mechanical requirement proyek.

Spesifikasi CodeLine 80S30-4

Qualification pressure 1800 PSI / 124 bar bukan maximum operating pressure. Maximum operating pressure CodeLine 80S30-4 tetap 300 PSI / 20 bar.

Exact ordered configuration, connections, membrane interface dan applicable components perlu diverifikasi berdasarkan project requirement.

Konfigurasi 4 Membrane Elements

Karakteristik utama CodeLine 80S30-4 adalah kemampuannya menempatkan empat membrane elements dalam satu vessel.

Four-element arrangement dapat dipertimbangkan ketika membrane projection menghasilkan konfigurasi yang lebih sesuai menggunakan empat elements per vessel dibandingkan three, five atau six-element arrangement.

Engineering evaluation perlu mempertimbangkan:

• total membrane elements;
• number of pressure vessels;
• membrane elements per vessel;
• number of stages;
• feed flow;
• recovery;
• pressure drop;
• available installation length;
• piping arrangement;
• membrane replacement clearance.

Jumlah membrane elements per vessel merupakan bagian dari overall membrane-array design dan tidak sebaiknya ditentukan hanya berdasarkan nominal plant capacity.

CodeLine 80S30-4 Coded dan Non-Coded

CodeLine 80S30 series mempunyai Coded dan Non-Coded configurations.

Suffix -4 tidak menunjukkan salah satunya. Suffix tersebut hanya menunjukkan bahwa vessel mempunyai four-element length.

Karena itu, procurement description untuk new project sebaiknya tidak berhenti pada tulisan CodeLine 80S30-4.

Coded/Non-Coded requirement, membrane model, connection requirement dan applicable project specification juga perlu diperiksa sebelum unit ditentukan.

Pada replacement existing vessel, informasi dari nameplate dan existing head/closure configuration sangat membantu untuk melakukan identification.

Cara Kerja CodeLine 80S30-4

Feed water memasuki CodeLine 80S30-4 melalui Side Entry arrangement dan dialirkan melewati empat membrane elements yang tersusun dalam vessel.

Selama membrane separation berlangsung, permeate dari membrane elements dikumpulkan melalui internal permeate pathway, sedangkan concentrate melanjutkan aliran sesuai membrane-system arrangement.

Empat membrane elements bekerja sebagai bagian dari satu membrane train sehingga hydraulic performance perlu dianalisis sebagai bagian dari keseluruhan RO system.

Operating pressure, feed flow, recovery dan pressure drop harus mengikuti membrane projection dan system operating requirement tanpa melampaui pressure-vessel operating limits.

Pemilihan Membrane untuk CodeLine 80S30-4

CodeLine 80S30-4 digunakan untuk nominal 8-inch spiral-wound membrane elements. Namun, nominal diameter yang sama tidak berarti seluruh membrane products mempunyai interface requirement yang identik.

Engineering dan procurement perlu mengetahui:

• membrane manufacturer;
• exact membrane model;
• membrane dimensions;
• applicable adapter/interface;
• membrane system operating condition.

Informasi exact membrane sangat penting ketika menentukan adapter configuration.

Jangan memilih adapter hanya berdasarkan keterangan “membrane 8 inch”, terutama untuk replacement project dengan existing vessel dan membrane configuration yang sudah lama beroperasi.

CodeLine 80S30-4 vs CodeLine 80S30-3

CodeLine 80S30-3 dan 80S30-4 berada dalam family dan pressure class yang sama. Perbedaan utamanya terletak pada jumlah membrane elements.

CodeLine 80S30-3 Housing RO Membrane dapat dipilih ketika membrane-array design membutuhkan tiga elements dalam satu 8 inch Side Entry 300 PSI pressure vessel.

Pemilihan -3 atau -4 terutama ditentukan oleh membrane-array design, available installation length dan jumlah membrane elements yang dibutuhkan per vessel, bukan karena perbedaan pressure class.

CodeLine 80S30-4 vs CodeLine 80S30-5

CodeLine 80S30-5 merupakan adjacent longer configuration dengan lima membrane elements per pressure vessel.

Keduanya masih berada dalam CodeLine 80S30 family sehingga primary engineering difference berada pada element count dan resulting vessel length.

CodeLine 80S30-5 Housing RO Membrane merupakan five-element configuration ketika RO system membutuhkan satu membrane element lebih banyak per vessel dibandingkan CodeLine 80S30-4.

Dengan hubungan tersebut, engineering dapat mengevaluasi 80S30-3 → 80S30-4 → 80S30-5 berdasarkan membrane-array requirement tanpa mencampurkannya dengan pressure-class selection.

Kapan Memilih CodeLine 80S30-4?

CodeLine 80S30-4 dapat dipertimbangkan ketika system design membutuhkan:

• 4 membrane elements per vessel;
• nominal 8-inch RO membrane configuration;
• Side Entry pressure vessel;
• operating requirement dalam rating CodeLine 80S30;
• intermediate vessel length antara three dan five-element configurations;
• specific membrane-array arrangement;
• OEM RO skid dengan four-element design;
• EPC water-treatment system dengan four-element pressure vessel requirement;
• replacement existing CodeLine 80S30-4 yang exact configuration-nya telah diverifikasi.

Untuk new system, final selection sebaiknya mengikuti membrane projection. Untuk replacement, exact existing configuration perlu diidentifikasi sebelum purchase order.

CodeLine 80S30-4 untuk BWRO dan Brackish Water RO

CodeLine 80S30-4 dapat digunakan pada applicable BWRO dan brackish water RO systems ketika system operating conditions berada dalam pressure-vessel rating.

Aplikasinya dapat mencakup groundwater desalination, industrial process-water preparation, utility-water treatment dan industrial water-reuse systems.

Feed-water analysis dan membrane projection tetap diperlukan untuk menentukan membrane model, pretreatment, recovery serta operating condition yang tepat.

CodeLine 80S30-4 untuk Industrial RO

Industrial RO systems dapat menggunakan four-element pressure-vessel arrangement ketika plant capacity dan membrane-array design mendukung configuration tersebut.

Aplikasi dapat mencakup:

• industrial process water;
• manufacturing utility water;
• boiler makeup-water pretreatment;
• groundwater treatment;
• industrial water reuse;
• OEM RO equipment;
• packaged water-treatment systems;
• EPC industrial water-treatment projects.

Pressure vessel perlu dipilih sebagai bagian dari complete membrane system dan bukan sebagai komponen yang berdiri sendiri.

CodeLine 80S30-4 untuk Replacement Existing Vessel

Replacement existing CodeLine 80S30-4 perlu dilakukan berdasarkan exact equipment identification.

Sebelum meminta replacement, periksa:

• existing model dan nameplate;
• four-element configuration;
• Coded atau Non-Coded requirement;
• membrane manufacturer dan exact model;
• Side Entry connection arrangement;
• applicable adapter;
• existing head/closure configuration;
• vessel support;
• installation clearance;
• operating pressure dan temperature;
• existing spare-part identification jika tersedia.

Jika replacement CodeLine 80S30-4 juga membutuhkan head atau closure components, CodeLine End Cap 80S30 dapat digunakan sebagai referensi awal untuk mengidentifikasi applicable spare parts berdasarkan exact vessel configuration.

Foto nameplate, vessel, head assembly dan connections sangat membantu ketika existing documentation sudah tidak lengkap.

Aplikasi CodeLine 80S30-4

CodeLine 80S30-4 dapat dipertimbangkan untuk applicable applications seperti:

• brackish water reverse osmosis;
• industrial BWRO plant;
• groundwater treatment;
• industrial process-water production;
• utility-water treatment;
• boiler makeup-water RO;
• industrial water reuse;
• OEM reverse-osmosis equipment;
• packaged RO system;
• EPC water-treatment project;
• replacement existing four-element CodeLine pressure vessel.

Untuk kebutuhan pressure class dan membrane-vessel configuration lainnya, CodeLine Housing RO Membrane menyediakan pilihan CodeLine pressure vessel untuk berbagai industrial reverse-osmosis systems.

Cara Memilih CodeLine 80S30-4 untuk Sistem RO

Pemilihan CodeLine 80S30-4 perlu dimulai dari membrane projection dan membrane-array design. Model ini ditujukan untuk sistem yang membutuhkan 4 nominal 8-inch membrane elements dalam satu Side Entry pressure vessel pada pressure class CodeLine 80S30.

Engineering perlu menentukan apakah four-element arrangement memberikan konfigurasi yang paling sesuai dibandingkan menggunakan tiga, lima atau jumlah membrane elements lainnya dalam satu vessel.

Beberapa parameter yang perlu dievaluasi meliputi total membrane quantity, number of pressure vessels, jumlah stages, feed flow, recovery, pressure drop, available footprint, piping arrangement dan maintenance clearance.

Untuk melihat pilihan element count secara keseluruhan, CodeLine 80S30 Housing RO Membrane menjadi parent reference untuk keluarga 8 inch Side Entry 300 PSI dengan konfigurasi 1–8 membrane elements.

Mengapa Memilih Four-Element Configuration?

Four-element configuration dapat menjadi pilihan ketika RO system membutuhkan vessel dengan panjang intermediate antara shorter dan longer element configurations.

Dalam membrane-array tertentu, empat elements per vessel dapat membantu engineering menyesuaikan jumlah membrane dengan available installation space dan required system capacity.

Konfigurasi ini juga dapat digunakan pada OEM skid atau packaged RO equipment yang memang dirancang menggunakan empat membrane elements per pressure vessel.

Namun, jumlah elements yang lebih sedikit atau lebih banyak tidak otomatis menghasilkan RO performance yang lebih baik.

Membrane projection tetap diperlukan untuk menentukan arrangement berdasarkan feed-water quality, membrane model, design flux, recovery, concentrate flow dan allowable pressure drop.

Membandingkan CodeLine 80S30-3, 80S30-4 dan 80S30-5

Tiga model ini berada dalam keluarga CodeLine 80S30 yang sama. Perbedaan utamanya adalah jumlah membrane elements dalam satu pressure vessel.

CodeLine 80S30-3 Housing RO Membrane merupakan adjacent shorter configuration ketika membrane-array design membutuhkan tiga elements dalam satu vessel.

Sebaliknya, CodeLine 80S30-5 Housing RO Membrane merupakan adjacent longer configuration ketika design membutuhkan lima membrane elements dalam satu pressure vessel.

Dengan demikian, pemilihan -3, -4 atau -5 terutama mengikuti element count dan membrane-array design, bukan karena ketiganya mempunyai pressure class yang berbeda.

codeline-drawing-80s30-11793-en-pfi_compressed

Memilih Berdasarkan Membrane Projection

Membrane projection memberikan dasar engineering untuk menentukan jumlah membrane elements dan arrangement pressure vessels.

Projection dapat membantu menentukan jumlah membrane yang dibutuhkan untuk mencapai required permeate flow dan water quality sekaligus menjaga operating parameters dalam recommended range membrane manufacturer.

Setelah total membrane quantity diperoleh, engineering dapat menentukan pembagian membrane elements ke dalam pressure vessels dan stages.

CodeLine 80S30-4 menjadi salah satu pilihan ketika hasil tersebut sesuai dengan four-element-per-vessel arrangement.

Karena itu, membeli pressure vessel sebelum membrane projection selesai dapat menyebabkan equipment arrangement yang kurang sesuai dengan final process design.

Memilih Berdasarkan Operating Pressure

CodeLine 80S30-4 berada dalam 80S30 pressure class dengan maximum operating pressure 300 PSI / 20 bar.

Pressure-vessel selection perlu mempertimbangkan maximum pressure yang dapat terjadi dalam actual system operation dan bukan hanya nominal pump operating point.

Operating system tidak boleh dirancang dengan menggunakan qualification pressure sebagai allowable operating pressure.

Jika membrane process membutuhkan pressure class di atas applicable operating limit 80S30, engineering perlu memilih CodeLine series dengan pressure rating yang sesuai.

Memilih Berdasarkan Feed-Water Condition

Pressure-vessel selection tidak menggantikan kebutuhan water analysis dan membrane selection.

Feed water dapat mempunyai karakteristik berbeda seperti salinity, hardness, silica, suspended solids, iron, manganese, organic loading maupun microbiological activity.

Parameter tersebut dapat memengaruhi pretreatment requirement, membrane selection, operating pressure dan cleaning strategy.

CodeLine 80S30-4 dapat digunakan ketika resulting RO design sesuai dengan pressure-vessel rating dan four-element arrangement.

Side Entry dan Manifold Design

CodeLine 80S30-4 menggunakan Side Entry configuration sehingga manifold arrangement perlu diperhitungkan dalam mechanical design.

Feed dan concentrate piping harus ditempatkan agar sesuai dengan pressure-vessel connections dan mempunyai support yang memadai.

Vessel connection tidak sebaiknya digunakan sebagai structural support untuk piping.

Engineering juga perlu memperhitungkan:

• manifold position;
• vessel spacing;
• piping support;
• accessibility;
• instrumentation;
• isolation arrangement;
• maintenance access.

Pada replacement project, existing manifold configuration perlu diperiksa sebelum pressure vessel baru ditentukan.

Installation Space dan Membrane Removal Clearance

Four-element pressure vessel membutuhkan installation length yang berbeda dibandingkan three-element maupun five-element configurations.

Selain menyediakan space untuk vessel body, layout harus menyediakan maintenance clearance untuk membuka closure dan melakukan membrane loading atau removal.

Hal ini sangat penting pada compact skid, containerized RO plant dan installation yang berdekatan dengan wall, column atau equipment lainnya.

Pressure vessel yang secara fisik dapat ditempatkan pada skid belum tentu mempunyai ruang yang cukup untuk mengeluarkan membrane elements ketika maintenance dilakukan.

Memilih Membrane dan Adapter

CodeLine 80S30-4 digunakan bersama nominal 8-inch spiral-wound membrane elements, tetapi adapter selection perlu mengikuti exact membrane interface.

Sebelum menentukan applicable adapter, siapkan:

• membrane manufacturer;
• exact membrane model;
• existing membrane information untuk replacement;
• applicable interface requirement;
• existing adapter identification jika tersedia.

Jangan menentukan adapter hanya berdasarkan nominal membrane diameter.

Perbedaan membrane manufacturer atau model dapat memengaruhi applicable interface configuration.

CodeLine 80S30-4 untuk New RO Plant

Pada new plant, CodeLine 80S30-4 dapat dimasukkan ke equipment specification setelah membrane projection dan pressure-vessel arrangement ditentukan.

Procurement specification sebaiknya mencantumkan exact model dan engineering requirement secara jelas.

Informasi tersebut dapat mencakup:

• CodeLine 80S30 series;
• four-element configuration;
• Coded atau Non-Coded requirement;
• membrane manufacturer dan model;
• connection requirement;
• quantity;
• applicable project documentation.

Dengan data yang lengkap, supplier dapat melakukan identification lebih tepat dibandingkan hanya menerima permintaan “Housing RO Membrane 8 inch 300 PSI”.

CodeLine 80S30-4 untuk Replacement Existing Vessel

Replacement existing pressure vessel membutuhkan pendekatan yang berbeda dari new installation.

Existing equipment perlu diperiksa untuk memastikan replacement sesuai dengan mechanical arrangement yang sudah terpasang.

Periksa vessel nameplate, exact model, element count, Coded/Non-Coded configuration, membrane model, Side Entry arrangement, existing head assembly, adapter, support dan available installation space.

Jika nameplate masih tersedia, foto yang jelas sebaiknya digunakan sebagai salah satu reference dalam proses identification.

CodeLine End Cap 80S30 dapat digunakan sebagai reference point ketika replacement juga membutuhkan identifikasi head atau closure components berdasarkan exact vessel configuration.

Coded atau Non-Coded: Apa yang Harus Diperiksa?

Suffix -4 tidak menunjukkan apakah vessel merupakan Coded atau Non-Coded.

Untuk new project, configuration tersebut perlu ditentukan berdasarkan applicable project requirement.

Untuk replacement, existing vessel perlu diidentifikasi melalui nameplate, documentation dan head/closure architecture apabila diperlukan.

Perbedaan ini penting karena applicable closure dan spare-parts configuration tidak boleh diasumsikan sama.

Procurement team sebaiknya mencantumkan Coded/Non-Coded requirement secara eksplisit apabila informasi tersebut telah diketahui.

Spare Parts CodeLine 80S30-4

Spare parts untuk CodeLine 80S30-4 perlu dipilih berdasarkan exact vessel configuration, bukan hanya berdasarkan element count.

Empat membrane elements menentukan vessel length, tetapi tidak dengan sendirinya menentukan seluruh closure architecture dan applicable spare-part numbers.

Pada maintenance atau replacement, informasi berikut membantu identification:

• exact vessel model;
• Coded atau Non-Coded;
• existing head configuration;
• existing component part number;
• membrane brand dan model;
• approximate installation history;
• foto existing components.

Historical component identification juga perlu dibedakan dari current applicable replacement documentation.

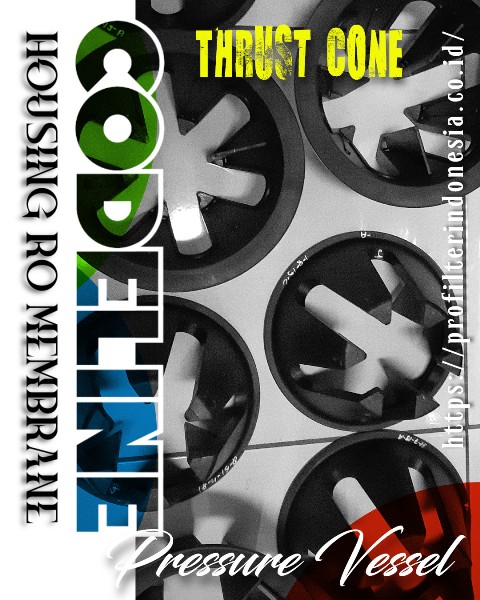

Thrust Cone pada Applicable Coded Configuration

Pada applicable Coded CodeLine 80S configurations, thrust component perlu disesuaikan dengan exact vessel architecture.

CodeLine 96163 Thrust Cone merupakan documented thrust component pada applicable Coded CodeLine 80S configurations dan perlu diverifikasi terhadap exact 80S30-4 vessel sebelum replacement.

Part number tersebut tidak sebaiknya digunakan untuk menyimpulkan bahwa seluruh 80S30 vessels mempunyai thrust component yang sama.

Thrust Cone pada Historical Non-Coded 80S30

Historical Non-Coded 80S30 mempunyai documented component configuration yang berbeda.

CodeLine 97014 Thrust Cone merupakan documented historical thrust component untuk applicable CodeLine 80S30 Non-Coded configuration.

Karena itu, 97014 dan 96163 tidak boleh diperlakukan sebagai interchangeable components tanpa exact vessel identification.

Elliptical Head pada Historical Non-Coded 80S30

Historical Non-Coded 80S30 juga mempunyai documented elliptical-head configuration.

CodeLine 96243 Elliptical Head merupakan documented historical head component untuk applicable CodeLine 80S30 Non-Coded pressure vessel.

Existing part number dan vessel configuration perlu diperiksa sebelum melakukan replacement.

Head Seal dan Adapter Seal Identification

Seal merupakan bagian penting dari pressure-vessel closure dan membrane interface.

Pada older installation, maintenance team dapat menemukan historical part numbers yang masih tercantum dalam existing documentation atau spare-parts inventory.

CodeLine 96000 Head Seal merupakan historical CodeLine head-seal identification yang current applicable replacement-nya perlu diverifikasi berdasarkan exact vessel configuration.

Untuk adapter interface, CodeLine 52245 Adapter Seal merupakan historical adapter-seal part number yang applicability dan current replacement identification-nya juga perlu diverifikasi sebelum procurement.

Pendekatan ini mengurangi risiko memilih seal hanya berdasarkan diameter atau bentuk fisik.

CodeLine 80S30-4 untuk Brackish Water RO

Brackish-water RO system dapat menggunakan CodeLine 80S30-4 ketika membrane-array design membutuhkan four-element pressure vessel dan operating conditions berada dalam applicable rating.

Water analysis tetap menjadi dasar untuk menentukan pretreatment, membrane model, operating pressure dan recovery.

Application dapat mencakup groundwater desalination, industrial water production dan treatment sumber air dengan dissolved-solids concentration yang sesuai untuk BWRO process.

CodeLine 80S30-4 untuk Groundwater Treatment

Groundwater dapat mengandung hardness, silica, iron, manganese dan contaminants lainnya yang perlu dipertimbangkan sebelum RO.

Pretreatment harus disesuaikan dengan actual feed-water characteristics agar membrane fouling dan scaling dapat dikendalikan.

CodeLine 80S30-4 kemudian berfungsi sebagai pressure vessel untuk applicable four-element membrane arrangement, bukan sebagai pengganti pretreatment.

CodeLine 80S30-4 untuk Industrial Process Water

Manufacturing dan process industries dapat menggunakan RO untuk menghasilkan water quality yang dibutuhkan oleh production process atau utility systems.

Four-element configuration dapat digunakan apabila membrane projection dan equipment layout sesuai dengan arrangement tersebut.

Application dapat meliputi process-water preparation, utility water dan treatment sebelum downstream polishing process.

CodeLine 80S30-4 untuk Boiler Makeup Water

Reverse osmosis dapat menjadi salah satu treatment stage dalam boiler makeup-water system.

CodeLine 80S30-4 dapat digunakan pada applicable membrane arrangement sebelum downstream treatment apabila required water quality membutuhkan treatment tambahan.

Pressure vessel selection tetap harus dikombinasikan dengan feed-water analysis, membrane projection dan boiler-water quality requirement.

CodeLine 80S30-4 untuk Water Reuse

Industrial water-reuse applications dapat mempunyai feed-water characteristics yang lebih kompleks.

Pretreatment dapat diperlukan untuk mengendalikan suspended solids, organics, biological loading dan scaling potential sebelum water memasuki RO membrane system.

CodeLine 80S30-4 dapat digunakan apabila resulting membrane design membutuhkan four-element arrangement dan operating conditions berada dalam vessel rating.

CodeLine 80S30-4 untuk OEM RO Equipment

OEM water-treatment equipment dapat memilih CodeLine 80S30-4 untuk skid yang dirancang menggunakan empat membrane elements dalam satu vessel.

Pressure vessel perlu dikoordinasikan dengan membrane model, pump, manifold, instrumentation, support structure dan available maintenance space.

Untuk kebutuhan pressure class dan vessel configuration lainnya, CodeLine Housing RO Membrane menyediakan referensi berbagai CodeLine pressure vessels untuk industrial reverse-osmosis systems.

CodeLine 80S30-4 untuk EPC Water Treatment Project

Pada EPC project, exact pressure-vessel configuration perlu tercantum dalam procurement documentation agar engineering requirement tidak berubah menjadi generic purchasing description.

Model, element count, Coded/Non-Coded requirement, membrane information, connections dan quantity perlu dikoordinasikan antara engineering, procurement dan supplier.

Four-element designation juga membantu membedakan exact vessel dari other 80S30 element lengths ketika satu project menggunakan beberapa membrane-train arrangements.

Engineering Checklist Sebelum Membeli CodeLine 80S30-4

Sebelum melakukan procurement, siapkan informasi berikut:

• exact model CodeLine 80S30-4;
• kebutuhan 4 membrane elements per vessel;
• membrane manufacturer dan exact model;
• Coded atau Non-Coded requirement;
• normal operating pressure;
• maximum expected operating pressure;
• operating temperature;
• Side Entry connection requirement;
• number of pressure vessels;
• installation space;
• membrane-removal clearance;
• existing vessel information jika replacement;
• applicable spare-parts requirement;
• project documentation requirement.

Untuk replacement, foto nameplate, overall vessel, head assembly dan Side Entry connections dapat membantu proses identification.

Untuk membandingkan Housing RO Membrane berdasarkan pressure class dan application, kategori Housing RO Membrane menyediakan berbagai membrane pressure vessel untuk BWRO dan industrial reverse-osmosis systems.

Maintenance CodeLine 80S30-4 Housing RO Membrane

Maintenance CodeLine 80S30-4 perlu dilakukan sebagai bagian dari preventive maintenance RO system untuk menjaga kondisi pressure vessel, empat membrane elements, head/closure assembly, seals, Side Entry connections dan vessel support.

Inspection dapat dijadwalkan bersamaan dengan membrane replacement, membrane cleaning atau planned shutdown. Sebelum pressure vessel dibuka, RO system harus dihentikan dan dipastikan telah sepenuhnya depressurized sesuai prosedur keselamatan plant dan applicable maintenance procedure.

Pressure vessel tidak boleh dibuka ketika masih terdapat internal pressure.

Pemeriksaan Saat Mengganti 4 Membrane Elements

Membrane replacement memberikan kesempatan untuk memeriksa kondisi CodeLine 80S30-4 dan applicable internal components.

Saat empat membrane elements dikeluarkan, periksa area internal yang dapat diakses terhadap deposit, contamination, abnormal wear atau kondisi lain yang memerlukan evaluasi.

Sebelum membrane baru dimasukkan, pastikan:

• membrane manufacturer dan exact model sesuai;
• seluruh membrane elements sesuai membrane-system design;
• membrane orientation benar;
• applicable seals dalam kondisi baik;
• adapter/interface telah diverifikasi;
• internal vessel tidak mempunyai obstruction yang mengganggu membrane loading.

Hindari penggunaan excessive force ketika memasukkan atau mengeluarkan membrane elements.

Pemeriksaan Head dan Closure Assembly

Head/closure assembly perlu diperiksa setiap kali vessel dibuka.

Inspection dapat mencakup sealing surfaces, retaining components, permeate connection, seals, applicable adapter dan komponen lain pada exact vessel configuration.

CodeLine 80S30 tersedia dalam Coded dan Non-Coded configurations. Karena suffix -4 hanya menunjukkan four-element length, applicable closure components tidak boleh ditentukan hanya berdasarkan model 80S30-4.

CodeLine End Cap 80S30 dapat digunakan sebagai referensi untuk mengidentifikasi applicable head dan closure spare parts berdasarkan exact CodeLine 80S30 configuration.

Pemeriksaan Thrust Component

Applicable thrust component perlu diperiksa ketika pressure vessel dibuka untuk membrane replacement atau major maintenance.

Perhatikan abnormal wear, deformation atau kondisi lain yang membutuhkan component evaluation.

Pada documented applicable Coded CodeLine 80S configurations, CodeLine 96163 Thrust Cone merupakan thrust component yang applicability-nya perlu diverifikasi terhadap exact CodeLine 80S30-4 configuration.

Pada historical Non-Coded 80S30 configuration, CodeLine 97014 Thrust Cone merupakan documented historical thrust component untuk configuration tersebut.

Kedua part number tersebut tidak boleh dianggap interchangeable tanpa exact vessel identification.

Elliptical Head untuk Historical Non-Coded 80S30

Historical Non-Coded CodeLine 80S30 mempunyai documented closure architecture yang berbeda dari applicable Coded configuration.

CodeLine 96243 Elliptical Head merupakan documented historical component untuk applicable CodeLine 80S30 Non-Coded pressure vessel.

Existing vessel configuration dan part number perlu diperiksa sebelum melakukan replacement.

Pemeriksaan Head Seal dan Adapter Seal

Seal perlu diperiksa setiap kali applicable assembly dibuka.

Perhatikan physical damage, cuts, deformation, hardening atau kondisi lain yang dapat memengaruhi sealing performance.

Pada older CodeLine installations, maintenance records dapat mencantumkan historical part numbers yang kemudian mempunyai current replacement identification berbeda.

CodeLine 96000 Head Seal merupakan historical head-seal identification yang current applicable replacement-nya perlu diverifikasi berdasarkan exact vessel configuration.

Demikian juga, CodeLine 52245 Adapter Seal merupakan historical adapter-seal part number yang applicability dan current replacement identification-nya perlu diperiksa sebelum procurement.

Replacement seal jangan dipilih hanya berdasarkan visual similarity atau nominal vessel diameter.

Pemeriksaan Side Entry Connection

Karena CodeLine 80S30-4 menggunakan Side Entry configuration, feed dan concentrate connections perlu menjadi bagian dari routine inspection.

Periksa connection area terhadap leakage, abnormal movement atau kondisi lain yang membutuhkan maintenance.

Piping harus mempunyai support yang memadai sehingga pressure-vessel connection tidak menerima external load yang tidak sesuai.

Apabila leakage muncul setelah maintenance, periksa seal, connection assembly dan piping alignment sebelum menyimpulkan bahwa vessel body mengalami masalah.

Pemeriksaan Saddle, Strap dan Support

Vessel support perlu diperiksa untuk memastikan pressure vessel tetap berada pada installation arrangement yang sesuai.

Periksa saddle, strap dan supporting structure terhadap looseness, displacement atau abnormal condition.

Jangan melakukan drilling, grinding atau modification terhadap composite vessel body untuk menyesuaikan mounting atau support.

Layout juga perlu mempertahankan clearance yang cukup untuk membuka closure dan melakukan removal empat membrane elements ketika maintenance diperlukan.

Cleaning Internal Pressure Vessel

Saat membrane elements telah dikeluarkan, internal surface yang dapat diakses dapat diperiksa dan dibersihkan apabila diperlukan.

Cleaning method dan material harus compatible dengan pressure vessel dan applicable internal components.

Hindari abrasive cleaning atau mechanical action yang dapat merusak internal surface maupun composite structure.

Jika ditemukan abnormal damage pada vessel, lakukan engineering evaluation sebelum pressure vessel dikembalikan ke operation.

Troubleshooting CodeLine 80S30-4

Leakage pada Area Head

Leakage di area head dapat berkaitan dengan seal condition, sealing surface, closure assembly atau applicable component.

Setelah sistem dihentikan dan sepenuhnya depressurized, lakukan pemeriksaan terhadap assembly.

Pastikan replacement component sesuai dengan exact Coded atau Non-Coded configuration.

Leakage pada Side Entry Connection

Jika terdapat leakage pada feed atau concentrate connection, periksa connection assembly, applicable seal, piping alignment dan external piping load.

Jangan langsung menganggap seluruh pressure vessel harus diganti sebelum penyebab leakage diidentifikasi.

Membrane Sulit Dimasukkan

Jika membrane element sulit masuk, jangan menggunakan excessive force.

Periksa membrane orientation, membrane dimensions, applicable seals, internal vessel condition dan kemungkinan obstruction.

Exact membrane manufacturer dan model juga perlu diverifikasi apabila terdapat keraguan mengenai adapter/interface compatibility.

Membrane Sulit Dikeluarkan

Resistance ketika membrane removal dapat berkaitan dengan deposit, seals atau kondisi internal lainnya.

Gunakan applicable membrane-removal procedure dan equipment yang sesuai.

Hindari impact atau tindakan agresif yang dapat merusak composite pressure vessel.

Differential Pressure Meningkat

Peningkatan differential pressure pada membrane train tidak otomatis menunjukkan kerusakan CodeLine 80S30-4.

Periksa pretreatment performance, particulate loading, biological fouling, scaling, membrane condition dan operating flow.

Trend operating data dapat membantu engineering membedakan process problem dari mechanical problem.

Permeate Flow Menurun

Penurunan permeate flow dapat dipengaruhi oleh feed-water temperature, membrane fouling, scaling, operating pressure, membrane age atau perubahan feed-water quality.

Pressure vessel merupakan mechanical housing sehingga troubleshooting perlu dilakukan terhadap complete RO process.

Permeate Conductivity Meningkat

Peningkatan permeate conductivity dapat berkaitan dengan membrane performance, membrane seals, permeate interface, adapter arrangement atau operating conditions.

Periksa membrane train secara sistematis sebelum menentukan component yang perlu diganti.

Preventive Maintenance CodeLine 80S30-4

Preventive maintenance sebaiknya mencakup pemeriksaan terhadap:

• external vessel condition;
• Side Entry connections;
• head/closure assembly;
• applicable seals;
• thrust component;
• membrane and adapter interface;
• saddle dan support;
• piping support;
• membrane-removal clearance.

Operating history juga sebaiknya disimpan, termasuk feed pressure, differential pressure, permeate flow, permeate conductivity, cleaning history dan membrane replacement history.

Spare-parts replacement history sangat berguna pada older installations untuk mengetahui component configuration yang pernah digunakan.

Spare Parts CodeLine 80S30-4

Spare-parts procurement harus berdasarkan exact CodeLine 80S30-4 vessel configuration.

Informasi yang sebaiknya disiapkan meliputi vessel nameplate, Coded/Non-Coded status apabila tersedia, existing part number, membrane brand/model dan foto existing components.

Four-element designation menentukan jumlah membrane elements, tetapi tidak dengan sendirinya menentukan seluruh closure dan spare-parts architecture.

Historical part numbers juga perlu diverifikasi terhadap current applicable replacement sebelum purchase order dilakukan.

FAQ CodeLine 80S30-4

Apa itu CodeLine 80S30-4?

CodeLine 80S30-4 merupakan Pentair CodeLine nominal 8-inch Side Entry membrane pressure vessel dalam keluarga 80S30 dengan konfigurasi untuk 4 RO membrane elements.

Berapa membrane yang dipasang dalam CodeLine 80S30-4?

CodeLine 80S30-4 merupakan four-element configuration, sehingga model ini ditujukan untuk empat nominal 8-inch membrane elements.

Berapa maximum operating pressure CodeLine 80S30-4?

Maximum operating pressure CodeLine 80S30-4 adalah 300 PSI / 20 bar.

Apakah CodeLine 80S30-4 menggunakan Side Entry?

Ya. CodeLine 80S30-4 merupakan bagian dari CodeLine 80S family dengan Side Entry configuration.

Apa arti angka -4 pada CodeLine 80S30-4?

Suffix -4 menunjukkan jumlah membrane elements dalam vessel, yaitu empat elements.

Apakah suffix -4 menunjukkan Coded atau Non-Coded?

Tidak. Suffix -4 menunjukkan element count dan bukan Coded/Non-Coded designation.

Apakah CodeLine 80S30-4 cocok untuk BWRO?

CodeLine 80S30-4 dapat digunakan pada applicable BWRO dan brackish water RO systems selama membrane-array design serta actual operating conditions sesuai dengan pressure-vessel rating.

Apa perbedaan CodeLine 80S30-4 dan 80S30-3?

Perbedaan utamanya adalah element count. CodeLine 80S30-3 merupakan three-element configuration, sedangkan 80S30-4 merupakan four-element configuration.

CodeLine 80S30-3 Housing RO Membrane dapat digunakan sebagai adjacent comparison untuk sistem yang membutuhkan tiga membrane elements per vessel.

Apa perbedaan CodeLine 80S30-4 dan 80S30-5?

CodeLine 80S30-4 menempatkan empat membrane elements, sedangkan 80S30-5 merupakan five-element configuration.

CodeLine 80S30-5 Housing RO Membrane menjadi adjacent configuration ketika membrane-array design membutuhkan lima elements dalam satu Side Entry pressure vessel.

Apakah 80S30-4 dapat menggantikan 80S30-3 atau 80S30-5?

Tidak sebaiknya dianggap sebagai direct replacement. Perbedaan element count menghasilkan vessel length dan membrane-array arrangement yang berbeda sehingga installation, piping dan process design perlu diperiksa.

Apakah semua spare parts CodeLine 80S30-4 sama?

Tidak boleh diasumsikan demikian. Applicable spare parts perlu mengikuti exact Coded/Non-Coded configuration, closure architecture dan applicable component revision.

Apakah CodeLine 96163 dan 97014 Thrust Cone interchangeable?

Tidak boleh diasumsikan interchangeable. Keduanya mempunyai documented application contexts yang berbeda sehingga exact vessel configuration harus diidentifikasi sebelum replacement.

Apa yang diperlukan untuk replacement existing CodeLine 80S30-4?

Siapkan foto nameplate, existing vessel, head assembly dan Side Entry connections serta informasi membrane brand/model, operating condition dan existing spare-part numbers jika tersedia.

Distributor & Supplier CodeLine 80S30-4 Indonesia

PT PROFILTER INDONESIA menyediakan CodeLine 80S30-4 Housing RO Membrane untuk kebutuhan BWRO, brackish water RO, industrial reverse osmosis, OEM equipment dan EPC water-treatment project di Indonesia.

Dukungan supply dapat mencakup identification exact four-element pressure vessel, Coded/Non-Coded requirement, membrane interface, replacement existing CodeLine vessel dan applicable spare-parts consultation.

Untuk replacement project, customer dapat mengirim foto vessel nameplate, head assembly, Side Entry connections dan membrane information agar requirement dapat diperiksa sebelum procurement.

Untuk kebutuhan element count lainnya dalam pressure class yang sama, CodeLine 80S30 Housing RO Membrane menyediakan referensi keluarga 8 inch Side Entry 300 PSI dengan konfigurasi 1–8 membrane elements.

Supplier CodeLine 80S30-4 untuk OEM RO Equipment

OEM water-treatment equipment dapat menggunakan CodeLine 80S30-4 ketika membrane projection dan equipment layout membutuhkan empat membrane elements dalam satu vessel.

Pressure vessel selection dapat dikoordinasikan dengan membrane model, Side Entry manifold, operating requirement, vessel support dan maintenance clearance.

PT PROFILTER INDONESIA dapat membantu identification berdasarkan equipment specification dan membrane information sebelum unit ditentukan.

CodeLine 80S30-4 untuk EPC Water Treatment Project

Untuk EPC project, exact pressure-vessel configuration sebaiknya tercantum jelas dalam procurement specification.

Informasi seperti CodeLine 80S30-4, four-element requirement, Coded/Non-Coded configuration, membrane manufacturer/model, connection arrangement dan quantity membantu engineering dan procurement mempertahankan technical requirement sampai purchasing stage.

Hal ini mengurangi risiko generic specification “Housing RO Membrane 8 inch 300 PSI” menghasilkan configuration yang berbeda dari project design.

Konsultasi Replacement CodeLine 80S30-4

Replacement existing CodeLine 80S30-4 dapat memerlukan identification lebih lanjut apabila existing vessel telah lama beroperasi atau dokumentasi tidak lengkap.

Jangan menentukan replacement hanya berdasarkan diameter dan pressure rating jika nameplate serta existing configuration masih dapat diperiksa.

Jika kebutuhan replacement juga melibatkan head atau closure assembly, CodeLine End Cap 80S30 dapat digunakan sebagai referensi awal untuk applicable spare-parts identification.

Exact identification membantu mengurangi risiko mismatch pada saat shutdown dan installation.

Mengapa Memilih PT PROFILTER INDONESIA

PT PROFILTER INDONESIA melayani kebutuhan industrial filtration dan water-treatment equipment untuk end user industri, OEM, engineering company, contractor dan EPC.

Untuk CodeLine pressure vessel, dukungan dapat mencakup product selection, replacement identification dan applicable spare-parts consultation berdasarkan technical information existing equipment atau new-project specification.

CodeLine Housing RO Membrane menyediakan referensi berbagai CodeLine membrane pressure vessel untuk kebutuhan industrial reverse-osmosis systems.

Selain pressure vessel, kategori Housing RO Membrane menyediakan pilihan membrane housing berdasarkan pressure class dan industrial RO application.

Hubungi PT PROFILTER INDONESIA untuk CodeLine 80S30-4

Untuk permintaan penawaran CodeLine 80S30-4 Housing RO Membrane 8 Inch 300 PSI – 4 Element, sertakan technical information yang tersedia agar unit dapat diidentifikasi dengan lebih tepat.

Informasi dapat berupa exact model, quantity, Coded/Non-Coded requirement, membrane manufacturer/model, operating conditions, Side Entry arrangement serta foto existing vessel apabila digunakan untuk replacement.

PT PROFILTER INDONESIA siap melayani kebutuhan CodeLine 80S30-4 Pressure Vessel, Housing RO Membrane dan applicable CodeLine spare parts untuk BWRO, industrial RO, OEM equipment serta EPC water-treatment project di Indonesia.

Hubungi Kami

PT PROFILTER INDONESIA

Ruko Blok G/54 – Gudang A/01 Jl.Canadian Broadway

Kawasan Pergudangan Commpark – Kotawisata – Cibubur

Phone : +6221 84937329 , 84937805 , 22962668

WhatsApp : +62 812-9634-0505

Email : sales@profilterindonesia.co.id
