Pleated Filter Cartridge merupakan cartridge filter dengan media yang dibentuk menjadi lipatan atau pleats untuk menyediakan effective filtration area dalam cartridge dengan dimensi tertentu. Teknologi ini digunakan pada industrial water treatment, process filtration, RO pretreatment, utility water serta berbagai liquid filtration system yang membutuhkan kombinasi antara particle retention, hydraulic performance dan cartridge compatibility.

Pleated cartridge tersedia dengan berbagai media dan construction. Polypropylene (PP), Polyester, Polyethersulfone (PES), PTFE dan Glass Fiber mempunyai karakteristik berbeda sehingga tidak dapat dipilih hanya berdasarkan kesamaan micron rating.

Dalam menentukan cartridge, engineer perlu mengevaluasi:

media → retention requirement → micron rating → effective filtration area → dimensions → DOE/SOE → seal → flow → differential pressure → temperature → chemical compatibility → filter housing.

Pleated Filter Cartridge merupakan salah satu keluarga Cartridge Filter untuk industrial water treatment dan process filtration yang pemilihannya perlu disesuaikan dengan actual filtration duty.

Apa Itu Pleated Filter Cartridge?

Pleated Filter Cartridge adalah filter element yang menggunakan filtration media dalam bentuk lipatan.

Pleating memungkinkan sejumlah media ditempatkan di dalam cylindrical cartridge body tanpa menggunakan media dalam kondisi flat sederhana.

Construction pleated cartridge umumnya dapat terdiri dari:

• filtration media;
• upstream/downstream support layer bila diperlukan;
• inner core;
• outer cage atau protective layer;
• end cap;
• adapter;
• sealing component.

Actual construction berbeda menurut manufacturer dan product series.

Karena itu, istilah Pleated Filter Cartridge menjelaskan family dan geometry cartridge, tetapi belum cukup untuk menentukan filtration performance.

Dua cartridge yang sama-sama disebut Pleated Filter 5 micron 40 inch dapat mempunyai media, retention efficiency, filtration area, pressure-drop characteristic dan end configuration yang berbeda.

Pleated Filter, Pleated Cartridge Filter dan Pleated Filter Cartridge

Dalam procurement dan industrial market, beberapa istilah digunakan untuk merujuk pada family ini:

• Pleated Filter Cartridge;
• Pleated Filter;
• Pleated Cartridge Filter;
• Pleated Water Filter Cartridge;
• Industrial Pleated Filter Cartridge;
• PP Pleated Filter Cartridge;
• Polypropylene Pleated Filter Cartridge;
• Polyester Pleated Filter Cartridge;
• PES Pleated Filter Cartridge;
• PTFE Pleated Filter Cartridge;
• Glass Fiber Pleated Filter Cartridge;
• Micro Pleated Filter Cartridge.

Terminology perlu dibaca bersama actual specification.

Sebagai contoh, PP Pleated Filter menjelaskan polypropylene sebagai material utama filtration media atau construction tertentu, sedangkan PES Pleated Filter umumnya merujuk pada Polyethersulfone media.

PES tidak boleh otomatis diartikan sebagai Polyester.

Bagaimana Pleated Filter Cartridge Bekerja?

Cairan diarahkan melewati filtration media sesuai flow path cartridge dan filter housing.

Particulate contamination kemudian ditahan sesuai dengan:

• media structure;
• pore characteristics;
• retention mechanism;
• particle size;
• particle shape;
• fluid condition;
• flow;
• filtration velocity.

Pada cartridge tertentu, contaminant terutama tertahan pada atau dekat media surface. Pada media lain, particle retention juga dapat terjadi di dalam struktur media.

Karena itu, tidak tepat menyimpulkan bahwa seluruh pleated cartridge bekerja hanya dengan satu universal surface-filtration mechanism.

Actual mechanism mengikuti media dan product construction.

Pleated Menjelaskan Geometry, Bukan Micron Efficiency

Salah satu distinction penting adalah:

Pleated = geometry media.

Sedangkan:

Micron rating dan retention efficiency = filtration-performance specification.

Media yang dilipat menjadi pleats tidak otomatis mempunyai efficiency tertentu.

Pleated cartridge 1 micron dari Product A belum tentu mempunyai retention performance yang sama dengan pleated cartridge 1 micron dari Product B.

Untuk critical filtration, micron perlu dibaca bersama:

nominal/absolute definition + efficiency + test method + beta ratio atau retention data apabila tersedia.

Mengapa Media Dibuat Menjadi Pleats?

Pleating digunakan untuk menempatkan filtration media dalam cylindrical cartridge dengan effective media area yang lebih besar dibanding media flat dengan envelope cartridge yang comparable.

Luas area tersebut dapat membantu engineer mendapatkan hydraulic dan filtration characteristic yang sesuai product design.

Tetapi larger filtration area tidak otomatis berarti setiap Pleated Filter mempunyai flow lebih tinggi, pressure drop lebih rendah, dirt-holding capacity lebih besar atau service life lebih panjang dibanding setiap depth cartridge.

Performance juga dipengaruhi oleh:

media permeability + pleat geometry + pleat spacing + support construction + micron rating + fluid viscosity + contaminant loading + flow.

Karena itu, effective filtration area merupakan salah satu engineering parameter, bukan satu-satunya indikator performance.

Pleat Geometry dan Pleat Density

Pleat design dapat berbeda antar-product.

Parameter dapat mencakup:

• number of pleats;
• pleat height;
• pleat depth;
• spacing;
• media thickness;
• support layer;
• cartridge diameter.

Menambah jumlah pleats juga tidak otomatis meningkatkan usable filtration performance tanpa batas.

Pleats yang terlalu rapat pada suatu design dapat memengaruhi fluid access terhadap media.

Karena itu, product engineering perlu menyeimbangkan filtration area dengan hydraulic accessibility dan mechanical stability.

Fungsi Pleated Filter Cartridge

Pleated Filter Cartridge dapat digunakan untuk membantu mengurangi particulate contamination dari liquid sebelum diteruskan ke downstream process.

Bergantung pada media dan product grade, application dapat mencakup:

• sediment filtration;
• industrial water filtration;
• process-water filtration;
• utility-water filtration;
• RO pretreatment;
• pre-filtration;
• intermediate filtration;
• fine particulate filtration;
• process-liquid filtration;
• equipment protection;
• polishing duty tertentu;
• EPC/OEM filtration package.

Tidak seluruh Pleated Cartridge cocok untuk seluruh application tersebut.

Media, construction, retention dan certification harus sesuai dengan process requirement.

Media Pleated Filter Cartridge

Media merupakan salah satu parameter terpenting karena memengaruhi retention, hydraulic characteristic, temperature capability dan fluid compatibility.

Beberapa media yang ditemukan pada industrial pleated cartridge antara lain:

Tabel tersebut merupakan family overview, bukan compatibility guarantee.

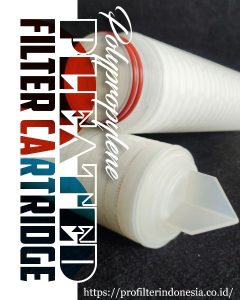

PP Pleated Filter Cartridge

PP Pleated Filter Cartridge atau Polypropylene Pleated Filter Cartridge merupakan salah satu configuration yang banyak digunakan untuk industrial liquid filtration.

Bergantung product series, polypropylene dapat digunakan pada:

• filtration media;
• support layer;
• inner core;
• outer cage;
• end cap.

Namun jangan menganggap seluruh PP Pleated Cartridge mempunyai 100% polypropylene construction.

Actual material harus diperiksa melalui datasheet.

PP Pleated Cartridge dapat dipertimbangkan untuk water treatment dan berbagai compatible process fluids dengan memperhatikan:

chemical + concentration + temperature + operating condition.

Polypropylene mempunyai useful chemical compatibility untuk banyak applications, tetapi tidak berarti kompatibel dengan seluruh chemical.

PP Pleated Filter untuk Water Treatment

Pada industrial water treatment, PP Pleated Filter dapat digunakan ketika selected cartridge memenuhi required micron, retention dan hydraulic performance.

Application dapat meliputi:

process water → utility water → pretreatment → equipment protection → particulate polishing.

Pemilihan tidak boleh hanya berdasarkan statement PP Pleated 5 micron.

Minimum specification sebaiknya juga mempertimbangkan length, diameter, end configuration, retention definition dan design flow.

PP Pleated Filter untuk RO Pretreatment

Pleated cartridge dapat digunakan sebagai cartridge-filtration stage pada RO pretreatment apabila sesuai dengan system design.

Tujuannya adalah membantu mengendalikan particulate contamination sebelum downstream RO system.

Namun penggunaan Pleated Filter bukan universal requirement untuk seluruh RO plant.

Feed-water condition, upstream treatment dan membrane-system requirement perlu dievaluasi.

RO Membrane membutuhkan pretreatment dan cartridge-filtration strategy yang ditentukan berdasarkan feed-water condition serta downstream membrane requirement.

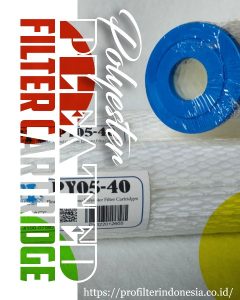

Polyester Pleated Filter Cartridge

Polyester Pleated Filter Cartridge menggunakan polyester-based filtration media pada product series yang memang dirancang dengan material tersebut.

Polyester dapat digunakan pada liquid-filtration applications tertentu dengan mempertimbangkan:

• chemical compatibility;
• temperature;
• retention;
• mechanical construction;
• process cleanliness.

Polyester tidak boleh disamakan dengan PES hanya karena abbreviation yang kadang digunakan secara tidak konsisten di market.

Untuk RFQ, sebaiknya tuliskan material secara lengkap:

Polyester

atau:

Polyethersulfone

agar tidak terjadi material-selection error.

PES Pleated Filter Cartridge

Dalam filtration industry, PES umumnya berarti Polyethersulfone.

PES membrane dapat digunakan pada fine-filtration atau membrane-filtration applications pada suitable product series.

Namun designation PES 0.2 micron, misalnya, belum cukup untuk menyatakan cartridge cocok sebagai sterilizing-grade filter.

Sterilizing-grade suitability memerlukan specific validation dan documentation dari manufacturer.

Parameter seperti:

• microorganism retention;
• integrity test;
• validation;
• extractables;
• cleanliness;
• regulatory documentation;

dapat menjadi requirement tergantung application.

Karena itu, 0.2 micron tidak otomatis berarti sterilizing grade.

PTFE Pleated Filter Cartridge

PTFE atau Polytetrafluoroethylene digunakan pada specialized filtration products ketika material properties-nya sesuai dengan process requirement.

PTFE pleated media dapat ditemukan untuk certain chemical, gas atau liquid filtration applications.

Selection tetap perlu mempertimbangkan:

fluid phase + wettability + chemical + concentration + temperature + retention requirement + cartridge construction.

Tidak tepat menyimpulkan bahwa seluruh PTFE Pleated Filter cocok untuk semua aggressive chemicals.

Compatibility harus diperiksa berdasarkan actual process.

Glass Fiber Pleated Filter Cartridge

Glass Fiber Pleated Filter menggunakan glass-fiber-based filtration media pada specific product design.

Media ini dapat digunakan untuk fine particulate filtration pada application yang sesuai.

Performance dipengaruhi oleh:

• fiber structure;
• support layers;
• retention rating;
• cartridge construction;
• fluid;
• flow.

Karena Glass Fiber dapat digunakan dalam berbagai cartridge architecture, actual application harus mengikuti specific product datasheet.

Media Support pada Pleated Filter

Pleated media dapat menggunakan support layer untuk membantu menjaga media geometry dan memberikan mechanical support.

Support dapat ditempatkan pada upstream side, downstream side atau keduanya sesuai product design.

Material support juga perlu diperhatikan pada chemical atau temperature-sensitive application.

Jangan hanya mengevaluasi filtration media.

Seluruh wetted construction perlu compatible dengan process fluid.

Inner Core Pleated Filter Cartridge

Inner core memberikan structural support pada cartridge construction tertentu.

Core dapat dibuat dari:

• polypropylene;
• polymer lain;
• stainless steel;
• material khusus sesuai series.

Material dan mechanical rating perlu mengikuti operating condition.

Stainless-steel core tidak otomatis diperlukan untuk semua high-pressure system, karena actual differential-pressure capability ditentukan oleh keseluruhan cartridge construction.

Outer Cage Pleated Filter Cartridge

Beberapa Pleated Filter Cartridge mempunyai outer cage atau protective external structure.

Fungsinya dapat mencakup protection dan support terhadap pleated media sesuai product design.

Outer cage juga dapat membantu mempertahankan pleat geometry selama handling dan operation.

Actual requirement tetap tergantung cartridge architecture.

All-Polypropylene Pleated Filter Cartridge

Product tertentu dirancang dengan all-polypropylene wetted construction.

Configuration ini dapat berguna ketika process membutuhkan material consistency tertentu.

Namun istilah:

PP Pleated Filter

tidak otomatis berarti:

all-polypropylene construction.

Jika project membutuhkan all-PP cartridge, specification tersebut harus disebutkan secara eksplisit dan diverifikasi pada datasheet.

Binder-Free dan Adhesive-Free Construction

Beberapa Pleated Filter Cartridge dibuat tanpa binder atau adhesive tertentu pada filtration assembly, misalnya menggunakan thermal bonding atau welding.

Tetapi construction tersebut tidak universal.

Untuk application yang mempunyai requirement terhadap:

• binder;
• adhesive;
• surfactant;
• extractables;
• lubricant;
• silicone;
• fiber release;

gunakan specific product documentation.

Jangan menggeneralisasi satu construction kepada seluruh Pleated Filter category.

Micron Rating Pleated Filter Cartridge

Pleated Filter Cartridge tersedia dalam berbagai micron rating sesuai media dan product series.

Family product dapat mencakup fine hingga coarse particulate filtration.

Contoh classification untuk selection awal:

Tabel ini bukan universal product availability maupun efficiency guarantee.

Actual micron range mengikuti media dan manufacturer.

Pleated Filter Cartridge 0.1 dan 0.2 Micron

Pleated cartridges dengan very fine ratings seperti 0.1 atau 0.2 micron terdapat pada specialized media/product families.

Pada rating tersebut, distinction antara ordinary particulate cartridge dan validated membrane cartridge menjadi sangat penting.

Untuk high-purity atau critical application, evaluasi:

media + retention mechanism + efficiency + validation + integrity testing + product documentation.

Jangan memilih hanya berdasarkan angka 0.2 micron.

Pleated Filter Cartridge 1 Micron

Pleated Filter 1 micron dapat digunakan untuk fine particulate filtration apabila retention characteristic sesuai dengan process requirement.

Pada dirty feed, finer rating dapat mengalami loading lebih cepat.

Karena itu, upstream filtration dan available filtration area perlu dievaluasi.

Pleated Filter Cartridge 5 Micron

5 micron merupakan salah satu specification yang sering digunakan pada industrial water-treatment dan pretreatment applications.

Namun 5 micron tidak otomatis berarti:

• absolute retention;
• efficiency tertentu;
• suitable untuk semua RO;
• flow tertentu;
• service life tertentu.

Engineer perlu memeriksa actual product data.

Pleated Filter Cartridge 10 Micron

Pleated Filter 10 micron dapat digunakan untuk intermediate particulate filtration atau application yang memang membutuhkan retention pada range tersebut.

Pada staged filtration, 10 micron dapat digunakan sebelum finer stage apabila process design membutuhkannya.

Tetapi sequence micron harus mengikuti actual contaminant distribution dan downstream requirement.

Pleated Filter 20, 25, 50 hingga 100 Micron

Coarser Pleated Filter Cartridge dapat digunakan untuk larger-particle removal atau process filtration tertentu.

Micron lebih besar bukan berarti product mempunyai kualitas lebih rendah.

Micron merupakan retention-selection parameter, bukan quality grade.

Nominal vs Absolute Pleated Filter Cartridge

Salah satu kesalahan procurement adalah menganggap:

5 micron = 5 micron

untuk seluruh cartridge.

Padahal micron rating perlu dibaca bersama retention definition.

Nominal Micron Rating

Nominal rating menunjukkan particle-retention classification berdasarkan manufacturer definition dan test method tertentu.

Efficiency dapat berbeda antar-product.

Absolute Micron Rating

Absolute rating menunjukkan defined retention characteristic berdasarkan product specification.

Namun istilah absolute tetap perlu didukung technical data.

Untuk critical duty, evaluasi:

particle size + efficiency + test method + beta ratio atau challenge data bila tersedia.

Micron Rating Tidak Sama dengan Filtration Efficiency

Micron rating menyatakan particle-size classification, sedangkan filtration efficiency menunjukkan seberapa efektif cartridge menahan particles pada defined test condition.

Karena itu:

Pleated Filter 5 micron nominal

tidak otomatis equivalent dengan:

Pleated Filter 5 micron absolute.

Dua cartridge dengan micron sama juga dapat mempunyai efficiency berbeda.

Ini sangat penting untuk cross-reference antar-brand.

Micro Pleated Filter Cartridge

Istilah Micro Pleated Filter Cartridge biasanya digunakan untuk pleated cartridges dengan fine filtration media atau compact pleated architecture pada specific product family.

Tetapi istilah micro pleated sendiri bukan universal retention standard.

Periksa:

• media;
• micron;
• retention;
• effective area;
• construction;
• dimensions;
• operating limit.

Untuk high-purity application, product validation juga perlu diperiksa.

DOE Pleated Filter Cartridge

DOE atau Double Open End menggunakan open-end configuration pada kedua ujung sesuai cartridge design.

DOE banyak ditemukan pada conventional industrial cartridge housing.

Actual sealing dapat menggunakan gasket atau housing-specific arrangement.

Untuk replacement, periksa:

length + OD + ID + gasket + housing internal configuration.

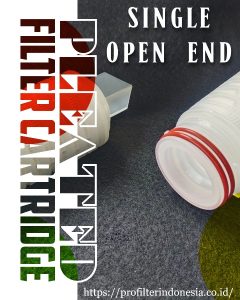

SOE Pleated Filter Cartridge

SOE atau Single Open End menggunakan sealing/connection interface pada satu end, sedangkan opposite end menggunakan closed configuration.

SOE dapat digunakan pada product/housing yang membutuhkan defined adapter interface.

Configuration dapat mencakup:

• 222 / Fin;
• 222 / Flat;
• 226 / Fin;
• 226 / Flat;
• manufacturer-specific design.

Tidak semua Pleated Filter tersedia dalam semua configuration.

Pleated Filter Cartridge 222

Adapter 222 menggunakan O-ring interface dengan geometry sesuai compatible housing.

Untuk replacement, specification tidak cukup ditulis:

Pleated Filter 5 micron 40 inch 222.

Tambahkan bila diketahui:

media + OD + overall length + seal material + closed-end configuration.

Pleated Filter Cartridge 226

Adapter 226 menggunakan interface berbeda dari 222.

Karena geometry dan locking/sealing arrangement berbeda, 222 dan 226 tidak boleh dianggap interchangeable.

Pastikan filter housing memang mendukung selected adapter.

Fin End dan Flat End

Opposite end pada SOE cartridge dapat menggunakan Fin, Flat atau configuration lain.

Fin dapat membantu handling atau interface sesuai housing design, tetapi tidak menentukan filtration efficiency.

Untuk cross-reference, catat lengkap:

222/Fin, 222/Flat, 226/Fin atau 226/Flat.

Seal Material Pleated Filter Cartridge

Seal merupakan bagian penting dari cartridge-to-housing interface.

Material dapat berbeda menurut product series, misalnya:

• EPDM;
• Buna-N / NBR;
• Silicone;
• FKM;
• PTFE-related configuration;
• material lain.

Seal selection harus mempertimbangkan fluid dan temperature.

Media yang compatible dengan chemical tidak cukup apabila O-ring atau gasket tidak compatible.

Panjang Pleated Filter Cartridge

Conventional Pleated Filter Cartridge banyak tersedia dalam nominal length:

10 inch, 20 inch, 30 inch dan 40 inch.

Specific product families dapat mempunyai dimensions lain.

Untuk replacement, nominal length saja belum cukup.

Periksa:

actual overall length + adapter + end-cap + housing internal dimension.

Cartridge 40 inch dari manufacturer berbeda tidak otomatis interchangeable.

Diameter Pleated Filter Cartridge

Conventional industrial pleated cartridges banyak menggunakan diameter sekitar standard cartridge class, tetapi actual OD dan ID dapat berbeda.

Diameter memengaruhi:

• housing fit;
• filtration area;
• cartridge spacing;
• hydraulic behavior.

Untuk replacement tanpa part number, lakukan actual dimensional measurement.

Spesifikasi Umum Pleated Filter Cartridge

Spesifikasi ini digunakan sebagai engineering framework. Final selection tetap harus mengikuti actual datasheet.

Pleated Filter Cartridge untuk Industrial Water Treatment

Pleated Filter Cartridge dapat digunakan pada berbagai water-treatment stages apabila selected media, micron dan hydraulic characteristic sesuai.

Application dapat meliputi:

• raw-water particulate filtration;
• process water;
• utility water;
• RO pretreatment;
• polishing stage;
• equipment protection;
• water-treatment package.

Pada high particulate loading, engineer juga perlu mempertimbangkan apakah pleated architecture merupakan pilihan yang tepat dibanding depth-filter technology.

Pleated Filter Cartridge untuk RO, BWRO dan SWRO

Pada reverse-osmosis plant, Pleated Filter Cartridge dapat digunakan pada particulate filtration stage apabila sesuai pretreatment design.

Untuk BWRO maupun SWRO, selection perlu mempertimbangkan:

feed-water quality → upstream pretreatment → target retention → cartridge loading → design flow → downstream membrane requirement.

Tidak ada satu universal Pleated Filter specification yang tepat untuk seluruh RO plant.

Pleated Filter Cartridge untuk Process Water

Process-water quality requirement dapat berbeda antar-industri.

Pleated cartridge dapat dipilih berdasarkan target particulate level serta compatibility terhadap process fluid.

Pada application yang memengaruhi final product quality, filtration requirement dapat lebih ketat daripada utility-water duty.

Pleated Filter Cartridge untuk Power Plant

Pada power generation facility, Pleated Filter Cartridge dapat digunakan pada suitable water-treatment dan utility-filtration duty.

Selection perlu memperhatikan:

• continuous operating requirement;
• design flow;
• particulate loading;
• required retention;
• filter housing;
• maintenance cycle.

Plant historical data seperti ΔP trend dan cartridge consumption dapat membantu menentukan specification yang lebih tepat.

Pleated Filter Cartridge untuk Chemical Process

Chemical application membutuhkan evaluation terhadap seluruh wetted cartridge components.

Jangan hanya memeriksa filtration media.

Minimum data:

chemical name + concentration + temperature + operating condition.

Kemudian evaluasi:

media + support + core + end-cap + adapter + seal.

Pleated Filter Cartridge untuk Food & Beverage

Pleated Filter Cartridge dapat digunakan pada food-and-beverage process apabila specific cartridge memenuhi material, cleanliness dan regulatory requirement yang dibutuhkan application.

Tidak semua PP, PES atau other pleated cartridge otomatis food-grade.

Documentation perlu diperiksa untuk critical process.

Pleated Filter Cartridge untuk Pharmaceutical dan High-Purity Process

Pharmaceutical, biotechnology dan high-purity applications dapat membutuhkan requirement jauh lebih ketat daripada conventional industrial water filtration.

Selain micron rating, product selection dapat membutuhkan:

• validated retention;
• integrity testing;
• extractables data;
• material traceability;
• sterilization compatibility;
• regulatory documentation.

Karena itu, conventional industrial Pleated Filter tidak boleh otomatis dianggap suitable untuk pharmaceutical service.

Pleated Filter Cartridge untuk EPC dan OEM

Pada EPC/OEM project, Pleated Filter Cartridge perlu dipilih sebagai bagian dari complete filtration system.

Engineering input dapat meliputi:

design flow + fluid + contaminant + target micron + retention requirement + operating pressure + temperature + housing + downstream equipment.

Cartridge quantity kemudian ditentukan berdasarkan selected product hydraulic data dan required engineering margin.

Cartridge Filter untuk proyek EPC Water Treatment perlu ditentukan berdasarkan actual design flow, filtration stage dan downstream process agar cartridge dan housing bekerja sebagai satu engineered system.

Pleated Filter Cartridge sebagai Industrial Filtration Technology

Keunggulan utama pleated architecture bukan karena teknologi ini selalu lebih baik daripada Spun, Melt Blown atau String Wound.

Nilainya terletak pada kemampuan engineer memilih media, pleat geometry, filtration area, retention dan cartridge configuration yang sesuai dengan application.

Untuk satu duty, PP Pleated Cartridge dapat menjadi pilihan yang tepat. Untuk duty lain, depth cartridge dapat memberikan operating characteristic yang lebih sesuai.

Karena itu, selection terbaik bukan berdasarkan nama technology, tetapi berdasarkan:

required retention + contaminant loading + hydraulic performance + fluid compatibility + dimensions + operating cost + downstream protection.

Cara Memilih Pleated Filter Cartridge

Pemilihan Pleated Filter Cartridge perlu dimulai dari actual filtration requirement, bukan hanya micron rating dan nominal length.

Specification seperti:

PP Pleated Filter Cartridge 5 micron 40 inch

masih belum cukup untuk memastikan cartridge sesuai dengan system.

Engineer dan procurement perlu mengevaluasi:

• fluid yang difiltrasi;
• contaminant characteristics;
• target particle retention;
• nominal atau absolute rating;
• filtration efficiency;
• media;
• effective filtration area;
• cartridge dimensions;
• DOE atau SOE;
• adapter dan closed-end configuration;
• seal material;
• design flow;
• clean differential pressure;
• allowable/changeout differential pressure;
• temperature;
• chemical compatibility;
• filter housing;
• downstream process.

Tujuannya adalah memperoleh filtration performance, hydraulic performance dan dimensional compatibility yang sesuai dengan system.

Memilih Media Pleated Filter Cartridge

Media tidak boleh dipilih hanya berdasarkan micron.

Dua media dengan micron rating sama dapat mempunyai pore structure, retention characteristic, chemical compatibility dan hydraulic behavior yang berbeda.

Final selection harus berdasarkan specific product data.

Memilih PP Pleated Filter Cartridge

PP Pleated Filter Cartridge banyak digunakan pada industrial liquid filtration karena polypropylene dapat digunakan untuk berbagai compatible water dan process-fluid applications.

Namun sebelum memilih PP, periksa:

fluid → chemical concentration → temperature → retention → cartridge construction → operating condition.

PP media yang compatible dengan fluid belum tentu berarti seluruh cartridge compatible.

Support layer, core, end cap dan seal juga perlu diperiksa.

Memilih Micron Pleated Filter Cartridge

Micron selection harus mengikuti target filtration.

Pertanyaan utamanya bukan:

“Micron paling kecil yang tersedia berapa?”

Tetapi:

“Particle retention seperti apa yang dibutuhkan downstream process?”

Finer micron tidak otomatis menghasilkan filtration system yang lebih baik.

Jika cartridge terlalu halus untuk contaminant loading yang tersedia, pressure drop dapat meningkat lebih cepat dan operating cycle dapat menjadi lebih pendek.

Sebaliknya, cartridge terlalu kasar dapat tidak memberikan downstream protection yang dibutuhkan.

Pleated Filter 1 Micron vs 5 Micron

Dalam product series dengan retention definition yang comparable, 1 micron merupakan finer rating dibanding 5 micron.

Tidak tepat mengganti 5 micron menjadi 1 micron hanya untuk mendapatkan “filter lebih bagus”.

Pleated Filter 5 Micron untuk RO Pretreatment

Pleated Filter Cartridge 5 micron dapat digunakan pada RO pretreatment tertentu apabila sesuai dengan system design.

Tetapi angka 5 micron sendiri belum menjelaskan:

• nominal atau absolute;
• filtration efficiency;
• media;
• design flow;
• filtration area;
• clean ΔP;
• cartridge quantity.

Karena itu, two different 5-micron Pleated Cartridges belum tentu memberikan equivalent protection.

Nominal vs Absolute Pleated Filter

Nominal dan absolute rating merupakan salah satu parameter penting saat melakukan product comparison.

Nominal Rated Pleated Filter

Nominal rating menggunakan particle-retention classification berdasarkan definition dan test method manufacturer.

Efficiency pada stated micron dapat berbeda antar-product.

Absolute Rated Pleated Filter

Absolute-rated product mempunyai defined retention characteristic berdasarkan manufacturer specification.

Tetapi kata absolute saja tetap belum cukup.

Untuk critical filtration, periksa supporting performance data.

Filtration Efficiency Pleated Filter Cartridge

Filtration efficiency menunjukkan fraction dari challenge particles yang ditahan cartridge pada defined test condition.

Secara konseptual:

Efficiency (%) = (Particles Upstream − Particles Downstream) ÷ Particles Upstream × 100

Namun efficiency tidak boleh dipisahkan dari particle size dan test condition.

Statement seperti:

“Efficiency 99%”

tidak lengkap tanpa menjelaskan 99% pada particle size berapa dan menggunakan test method apa.

Karena itu, master category tidak menggunakan satu universal efficiency percentage untuk seluruh Pleated Filter Cartridge.

Beta Ratio Pleated Filter Cartridge

Pada product yang menyediakan beta-ratio data, parameter ini dapat membantu engineer mengevaluasi particle retention.

Secara konseptual:

βx = jumlah particle ≥ x µm upstream ÷ jumlah particle ≥ x µm downstream

Sebagai contoh konsep, semakin besar beta ratio pada defined particle size, semakin tinggi retention efficiency pada test condition tersebut.

Hubungannya dapat dinyatakan:

Efficiency = (β − 1) ÷ β × 100%

Tetapi beta ratio hanya relevan apabila manufacturer menyediakan test data dan defined test methodology.

Jangan membuat beta ratio sendiri berdasarkan nominal micron.

Apakah 0.2 Micron Berarti Sterilizing Grade?

Tidak otomatis.

Cartridge dengan label 0.2 micron dapat mempunyai media dan retention characteristic berbeda.

Sterilizing-grade filtration membutuhkan product yang memang mempunyai appropriate validation untuk intended application.

Pada critical application, evaluasi dapat mencakup:

• validated microbial retention;
• integrity-test method;
• membrane material;
• extractables;
• sterilization compatibility;
• manufacturing cleanliness;
• supporting documentation.

Jadi 0.2 micron merupakan micron designation, bukan otomatis sterilizing-grade certification.

Effective Filtration Area Pleated Cartridge

Pleated geometry memungkinkan media area ditempatkan dalam cylindrical cartridge body.

Tetapi angka filtration area perlu digunakan secara tepat.

Larger stated area tidak otomatis berarti cartridge selalu mempunyai:

• higher flow;
• lower ΔP;
• longer service life;
• greater dirt holding;
• better efficiency.

Pleat spacing, media permeability dan available flow path juga berpengaruh.

Karena itu, filtration area harus dibaca bersama hydraulic data.

Pleat Count Tidak Sama dengan Performance

Jumlah pleats dapat menjadi bagian dari cartridge design, tetapi lebih banyak pleats tidak otomatis berarti performance lebih tinggi.

Pleats membutuhkan sufficient spacing agar fluid dapat mengakses media secara efektif.

Engineering design perlu menyeimbangkan:

media area ↔ pleat spacing ↔ flow distribution ↔ mechanical stability.

Karena itu, product comparison tidak sebaiknya hanya menggunakan pleat count.

Flow Rate Pleated Filter Cartridge

Tidak ada satu universal flow rate untuk seluruh Pleated Filter Cartridge.

Flow dipengaruhi oleh:

media + micron + filtration area + dimensions + fluid viscosity + temperature + pressure drop + cartridge construction.

Flow data juga perlu dibedakan antara:

maximum allowable flow

dan:

recommended design flow.

Untuk continuous industrial system, jangan menggunakan maximum value sebagai normal design point tanpa engineering verification.

Cara Menghitung Jumlah Pleated Filter Cartridge

Initial cartridge quantity dapat diperkirakan menggunakan:

N ≥ Q System ÷ q Cartridge

di mana:

N = jumlah cartridge
Q = design flow system
q = selected design flow per cartridge

Tetapi calculation tersebut baru langkah awal.

Final sizing perlu mempertimbangkan:

• clean ΔP;
• allowable ΔP;
• viscosity;
• contaminant loading;
• filtration area;
• operating margin;
• expected maintenance cycle;
• housing configuration.

Jika hydraulic data manufacturer tersedia, gunakan data tersebut sebagai basis.

Contoh Sizing Multi-Cartridge Housing

Misalnya sebuah system mempunyai design flow Q.

Setelah selected Pleated Cartridge ditentukan, manufacturer data memberikan recommended flow q pada relevant operating condition.

Initial quantity:

N = Q ÷ q

Hasil kemudian dibulatkan ke atas dan diperiksa terhadap available housing configuration serta design margin.

Jangan menentukan cartridge quantity menggunakan generic statement seperti:

“1 cartridge 40 inch = sekian m³/jam”

untuk semua Pleated Filter.

Flow capability berbeda antar-product.

Pengaruh Panjang Cartridge terhadap Flow

Cartridge 20, 30 atau 40 inch dapat menyediakan media area lebih besar dibanding shorter element dengan construction yang comparable.

Tetapi actual flow tidak boleh diasumsikan linear secara universal.

Cartridge 40 inch tidak otomatis mempunyai tepat empat kali design flow cartridge 10 inch.

Actual performance tetap dipengaruhi media, pleat geometry, housing dan operating condition.

Clean Differential Pressure

Clean Differential Pressure adalah pressure difference across cartridge ketika element masih bersih pada defined operating condition.

Secara sederhana:

ΔP = Pressure Inlet − Pressure Outlet

Clean ΔP sebaiknya dicatat bersama:

flow + fluid + temperature + cartridge quantity.

Tanpa parameter tersebut, angka ΔP sulit digunakan untuk product comparison.

Changeout Differential Pressure

Changeout ΔP merupakan differential-pressure condition yang digunakan sebagai salah satu dasar replacement cartridge.

Nilainya harus mengikuti:

• manufacturer recommendation;
• cartridge mechanical limit;
• housing design;
• process requirement;
• plant operating procedure.

Tidak tepat menetapkan satu universal changeout ΔP untuk seluruh Pleated Filter Cartridge.

Mengapa Differential Pressure Naik?

Ketika contaminant terakumulasi, resistance terhadap fluid flow dapat meningkat.

Peningkatan ΔP dapat dipengaruhi oleh:

• particulate loading;
• micron selection;
• media structure;
• filtration area;
• flow;
• viscosity;
• contaminant compressibility;
• cartridge quantity.

Trend ΔP dapat digunakan sebagai salah satu maintenance indicator.

Pengaruh Viscosity terhadap Pleated Filter

Viscosity merupakan parameter penting untuk process-liquid filtration.

Pada flow dan cartridge yang sama, liquid dengan viscosity lebih tinggi dapat menghasilkan hydraulic resistance berbeda dibanding water.

Karena itu, flow/ΔP data yang diperoleh menggunakan water tidak boleh langsung dianggap berlaku untuk viscous process liquid.

Untuk chemical, oil atau other viscous liquid, actual viscosity perlu dimasukkan dalam engineering evaluation.

Pengaruh Temperature terhadap Pleated Cartridge

Operating temperature dapat memengaruhi:

• media;
• support layer;
• core;
• cage;
• end cap;
• adapter;
• seal;
• bonding/welding.

Karena itu, maximum temperature bukan hanya property dari filtration media.

Gunakan temperature limit specific product assembly.

Jangan menggunakan satu universal temperature seperti 80°C untuk seluruh PP Pleated Cartridge.

Chemical Compatibility Pleated Filter

Chemical compatibility harus diperiksa terhadap seluruh wetted components.

Minimum process data:

chemical name + concentration + temperature + exposure condition.

Kemudian evaluasi:

media + support + core + cage + end cap + adapter + O-ring/seal.

Cartridge dengan PTFE media, misalnya, belum tentu mempunyai seluruh supporting components berbahan PTFE.

Memilih Seal Pleated Filter Cartridge

Seal yang salah dapat menyebabkan swelling, hardening, degradation atau leakage pada application tertentu.

Common seal materials dapat mencakup EPDM, NBR/Buna-N, Silicone dan FKM, tergantung product series.

Pemilihannya harus mengikuti actual fluid dan temperature.

Dalam replacement, jangan menganggap semua O-ring hitam mempunyai material yang sama.

DOE vs SOE: Mana yang Lebih Baik?

Tidak ada jawaban universal.

DOE dan SOE merupakan housing-interface configurations.

DOE dapat sesuai untuk conventional housing tertentu.

SOE dapat sesuai untuk housing yang menggunakan defined adapter/sealing interface.

SOE bukan otomatis lebih efisien daripada DOE, dan DOE bukan otomatis lebih ekonomis.

Selection mengikuti housing dan process design.

222 vs 226: Jangan Sampai Salah Replacement

Adapter 222 dan 226 mempunyai geometry/interface berbeda.

Kesalahan umum terjadi ketika RFQ hanya menyebut:

SOE Pleated Filter 5 micron 40 inch.

Untuk replacement, lebih aman mencatat:

222/Fin

222/Flat

226/Fin

atau:

226/Flat

sesuai existing element.

Selain itu, periksa O-ring material.

Compatibility dengan Filter Housing

Pleated Filter Cartridge harus sesuai dengan filter housing secara dimensional dan mechanically.

Periksa:

• nominal length;
• actual overall length;
• OD;
• ID;
• DOE/SOE;
• adapter;
• end cap;
• seal;
• cartridge quantity;
• hold-down arrangement;
• internal spacing.

Housing Filter Cartridge perlu dipilih berdasarkan cartridge dimensions, end configuration, quantity, design flow dan actual operating condition.

Pleated Filter untuk Multi-Cartridge Housing

Pada higher-flow industrial application, Pleated Filter dapat digunakan dalam multi-cartridge housing.

Housing sizing harus mempertimbangkan:

design flow → cartridge type → recommended flow → cartridge quantity → clean ΔP → inlet/outlet size → allowable operating condition.

Cartridge quantity yang banyak tidak otomatis menjamin system optimal apabila housing hydraulics tidak sesuai.

Pleated Filter vs Melt Blown Filter Cartridge

Pleated dan Melt Blown mempunyai media architecture berbeda.

Tidak tepat menyatakan Pleated selalu mempunyai longer life atau lower ΔP dibanding Melt Blown.

Actual performance harus dibandingkan pada same duty dan operating condition.

Melt Blown Filter Cartridge dapat dibandingkan dengan Pleated Filter berdasarkan media architecture, retention, contaminant loading, design flow dan differential pressure.

Pleated Filter vs Spun Filter Cartridge

Istilah Spun banyak digunakan untuk polypropylene depth cartridge.

Perbandingan dengan Pleated perlu melihat actual construction.

Pleated tidak otomatis lebih baik daripada Spun.

Pada particulate loading tertentu, depth architecture dapat menjadi pilihan yang lebih sesuai.

Spun Filter Cartridge perlu dibandingkan dengan Pleated Filter berdasarkan actual construction, micron rating, contaminant loading dan hydraulic requirement.

Pleated Filter vs String Wound Filter Cartridge

String Wound menggunakan yarn yang dililitkan pada supporting core.

Pleated menggunakan folded filtration media.

Tidak tepat mengatakan Pleated selalu mempunyai higher efficiency atau String Wound selalu mempunyai longer service life.

Keduanya harus dibandingkan berdasarkan required duty.

String Wound Filter Cartridge atau Filter Benang dapat dipilih sebagai depth-filtration alternative berdasarkan media, core, micron, fluid dan operating condition.

Pleated Filter vs Depth Filter

Pleated dan depth bukan selalu mutually exclusive terminology.

Pleated menjelaskan geometry.

Depth menjelaskan filtration architecture/mechanism.

Beberapa pleated fibrous media dapat mempunyai particle retention di dalam media structure, sementara membrane pleated cartridge dapat mempunyai different retention behavior.

Karena itu, product classification sebaiknya menggunakan actual media construction daripada sekadar label surface versus depth.

Kapan Memilih Pleated Filter Cartridge?

Pleated Filter dapat dipertimbangkan ketika engineering requirement sesuai dengan characteristic selected cartridge.

Ini merupakan selection framework, bukan guarantee bahwa Pleated selalu menjadi pilihan terbaik.

Pleated Filter Cartridge untuk RO Pretreatment

Pada RO pretreatment, cartridge berfungsi sebagai particulate-control stage sebelum membrane system apabila design membutuhkannya.

Selection perlu mempertimbangkan:

feed condition → upstream treatment → cartridge retention → design flow → ΔP → downstream membrane requirement.

Cartridge 5 micron sering digunakan dalam berbagai RO systems, tetapi actual specification tetap harus mengikuti pretreatment design.

Pleated Filter untuk BWRO

BWRO feed-water characteristics dapat berbeda antara groundwater, surface water, municipal water atau pretreated industrial water.

Karena itu, Pleated Cartridge untuk BWRO perlu dipilih berdasarkan actual feed.

Parameter seperti turbidity, suspended solids dan upstream filtration dapat memengaruhi cartridge loading.

Pleated Filter untuk SWRO

SWRO pretreatment dapat menghadapi feed dan particulate characteristics yang berbeda dari BWRO.

Cartridge selection perlu disesuaikan dengan pretreatment train serta downstream membrane protection requirement.

Tidak tepat menggunakan cartridge specification dari satu SWRO plant sebagai universal standard untuk seluruh seawater RO systems.

Pleated Filter untuk Power Plant

Dalam power plant, Pleated Cartridge dapat digunakan pada suitable utility-water, make-up-water atau process-water filtration duty.

Selection dapat mempertimbangkan:

• continuous operation;
• design flow;
• required retention;
• particulate loading;
• housing configuration;
• maintenance cycle;
• downstream equipment.

Historical ΔP dan cartridge consumption dapat menjadi data penting untuk optimization.

Pleated Filter untuk Cooling Water

Cooling-water systems dapat membawa suspended solids, corrosion products dan particulate contamination.

Pleated Filter dapat digunakan pada appropriate filtration duty apabila selected cartridge mempunyai media, retention dan hydraulic capacity yang sesuai.

Jika cartridge cepat loading, evaluasi upstream condition dan particulate source sebelum sekadar mengganti micron.

Pleated Filter untuk Chemical Process

Untuk chemical filtration, cartridge selection harus dimulai dari fluid compatibility.

Data yang dibutuhkan:

chemical → concentration → temperature → viscosity → target filtration.

Kemudian tentukan media dan complete cartridge construction.

Jangan memilih PTFE atau PP hanya berdasarkan generic chemical-resistance statement.

Pleated Filter untuk Food & Beverage

Pada food-and-beverage application, process requirement dapat meliputi particulate control, product clarity atau process-water filtration.

Specific cartridge perlu memenuhi material dan documentation requirement yang ditentukan plant.

Jangan menganggap seluruh Pleated Filter automatically food grade.

Pleated Filter untuk Pharmaceutical dan High-Purity Application

High-purity filtration dapat membutuhkan controlled manufacturing, validated retention dan supporting documentation.

Untuk critical pharmaceutical application, conventional industrial pleated cartridge tidak dapat langsung digunakan hanya karena micron-nya sama.

Specification dapat mencakup:

membrane material + validated retention + integrity testing + sterilization compatibility + extractables + traceability.

Pleated Filter Cartridge untuk EPC Water Treatment

Pada EPC project, cartridge tidak sebaiknya dipilih terpisah dari filter housing.

Minimum design information:

design flow + fluid + feed quality + target micron + retention requirement + temperature + pressure + cartridge configuration + downstream equipment.

Kemudian evaluate:

selected cartridge → design flow per cartridge → required quantity → housing size → clean ΔP → maintenance access.

Pleated Filter Cartridge untuk proyek EPC Water Treatment perlu dipilih bersama filter housing berdasarkan design flow dan actual filtration requirement.

Engineering Selection Matrix Pleated Filter Cartridge

Data Cross Reference Pleated Filter Cartridge

Untuk replacement antar-brand, kumpulkan:

manufacturer → series → part number → media → micron → nominal/absolute → efficiency bila tersedia → length → overall length → OD → ID → core → cage → DOE/SOE → adapter → end cap → seal → operating limits.

Tambahkan application data:

fluid → flow → temperature → housing → cartridge quantity → filtration duty.

Semakin lengkap data existing cartridge, semakin kecil risiko memilih replacement yang secara visual terlihat sama tetapi secara teknis berbeda.

Kesalahan Umum Memilih Pleated Filter Cartridge

Kesalahan yang perlu dihindari antara lain:

menganggap micron sama berarti efficiency sama;

menganggap 0.2 micron otomatis sterilizing grade;

menganggap Polyester sama dengan PES;

menganggap PP Pleated otomatis all-polypropylene;

menganggap pleated selalu mempunyai lower ΔP dan longer life daripada depth filter;

menganggap 222 dan 226 interchangeable;

mengabaikan seal material;

dan:

memilih cartridge berdasarkan nominal length tanpa memeriksa actual dimensions.

Pleated Filter Cartridge yang tepat adalah cartridge yang sesuai dengan retention requirement, process fluid, hydraulic condition dan filter housing, bukan sekadar cartridge dengan micron paling kecil atau media area paling besar.

Replacement Pleated Filter Cartridge

Replacement Pleated Filter Cartridge sebaiknya dilakukan berdasarkan complete specification, bukan hanya nama product, micron dan nominal length.

Minimum data yang perlu dikumpulkan:

• manufacturer;
• series;
• part number;
• filtration media;
• micron rating;
• nominal atau absolute rating;
• filtration efficiency bila tersedia;
• nominal length;
• actual overall length;
• OD;
• ID;
• DOE atau SOE;
• adapter 222 atau 226;
• Fin atau Flat end;
• seal material;
• core/cage construction;
• design flow;
• operating temperature;
• filter housing.

Untuk industrial replacement, semakin lengkap data existing cartridge maka semakin kecil risiko salah cross-reference.

Identifikasi Pleated Filter Cartridge Tanpa Part Number

Jika part number sudah tidak terbaca, cartridge masih dapat diidentifikasi menggunakan physical dan process data.

Periksa:

media → micron → length → OD → ID → end configuration → seal → housing → application.

Foto cartridge dari beberapa sisi juga membantu:

• full cartridge;
• top end;
• bottom end;
• adapter;
• O-ring;
• product label;
• existing filter housing.

Jangan menentukan replacement hanya dari warna cartridge karena color bukan universal coding standard antar-manufacturer.

Cross Reference Pleated Filter Cartridge Antar Brand

Cross-reference perlu membandingkan technical function, bukan hanya dimensional appearance.

Contoh:

dua cartridge sama-sama:

PP Pleated 5 micron 40 inch SOE

belum tentu equivalent.

Masih perlu dibandingkan:

retention definition + filtration efficiency + OD + actual length + adapter + end cap + seal + construction + operating limit.

Pada critical filtration, actual performance data juga perlu diperiksa.

Replacement Pleated Filter Cartridge 5 Micron 40 Inch

Pleated Filter Cartridge 5 micron 40 inch merupakan specification yang sering ditemukan pada industrial water-treatment duty.

Untuk RFQ replacement, sebaiknya jangan hanya menulis:

Pleated Filter 5 micron 40 inch

Lengkapi menjadi misalnya:

PP Pleated Filter Cartridge, 5 micron, 40 inch, DOE

atau:

PP Pleated Filter Cartridge, 5 micron, 40 inch, SOE 222/Fin, EPDM

sesuai existing requirement.

Micron, length dan media belum cukup apabila end configuration berbeda.

Replacement DOE Pleated Filter Cartridge

Pada DOE replacement, periksa:

• actual overall length;
• cartridge OD/ID;
• gasket arrangement;
• sealing surface;
• hold-down mechanism;
• housing plate dimensions.

DOE cartridge dari dua brand dapat mempunyai dimensional variation.

Jika fit terlalu longgar atau terlalu panjang, sealing dan installation dapat bermasalah.

Replacement SOE 222 Pleated Filter Cartridge

Untuk SOE 222, periksa:

222 adapter → O-ring size/material → opposite end → actual cartridge length → housing socket.

Jangan mengasumsikan cartridge 222 dari setiap manufacturer mempunyai identical overall dimensions.

Replacement SOE 226 Pleated Filter Cartridge

Adapter 226 menggunakan interface berbeda dari 222.

Jika existing cartridge menggunakan 226, replacement harus mengikuti compatible housing interface.

Kesalahan 222 vs 226 dapat menyebabkan cartridge tidak dapat dipasang atau sealing tidak bekerja dengan benar.

Troubleshooting Pleated Filter Cartridge

Troubleshooting sebaiknya menggunakan operating data, bukan hanya melihat cartridge setelah dilepas.

Mengapa Pleated Filter Cartridge Cepat Kotor?

Cartridge cepat kotor tidak selalu berarti kualitas filter buruk.

Penyebab dapat meliputi:

• suspended solids tinggi;
• upstream filter tidak bekerja;
• micron terlalu fine;
• cartridge quantity terlalu sedikit;
• flow terlalu tinggi;
• contaminant bersifat compressible;
• seasonal feed-water change;
• process upset.

Jika cartridge consumption meningkat secara tiba-tiba, periksa perubahan feed condition sebelum mengganti technology.

Mengapa Differential Pressure Cepat Naik?

ΔP meningkat ketika hydraulic resistance bertambah.

Hal ini dapat terjadi karena:

media loading + higher viscosity + increased flow + blockage + insufficient filtration area.

Bandingkan data:

clean ΔP → operating ΔP → changeout ΔP

pada flow yang comparable.

Trend tersebut lebih berguna daripada hanya mencatat berapa hari cartridge digunakan.

Mengapa Particle Masih Lolos Setelah Pleated Filter?

Beberapa kemungkinan:

• micron rating terlalu coarse;
• nominal efficiency tidak cukup;
• cartridge bypass;
• seal tidak duduk benar;
• cartridge salah dimension;
• damaged media;
• adapter tidak engage dengan housing;
• contaminant lebih kecil dari target retention;
• particle measurement berbeda dengan stated rating.

Jangan langsung mengganti ke micron lebih kecil sebelum memastikan tidak terjadi bypass.

Cartridge Bypass pada Filter Housing

Bypass terjadi ketika sebagian fluid tidak melewati intended filtration media.

Potential causes meliputi:

• damaged O-ring;
• incorrect adapter;
• missing gasket;
• cartridge tidak seated;
• hold-down tidak cukup;
• incorrect cartridge length;
• damaged housing internal component.

Bypass dapat menyebabkan downstream particle count tinggi walaupun cartridge masih bersih.

Housing Filter Cartridge harus memiliki dimensional dan sealing compatibility dengan Pleated Filter Cartridge agar seluruh aliran melewati filtration media sesuai design.

Pleat Rusak atau Deformasi

Pleat dapat mengalami deformation akibat:

• excessive differential pressure;
• improper installation;
• mechanical impact;
• unsupported construction;
• temperature beyond product limit;
• reverse pressure condition tertentu.

Jika media atau pleats rusak, jangan hanya mengganti cartridge.

Periksa cause pada operating condition untuk mencegah kejadian berulang.

O-Ring atau Seal Rusak

Seal failure dapat berupa:

• swelling;
• cracking;
• hardening;
• softening;
• chemical attack;
• mechanical damage.

Jika cartridge media masih terlihat baik tetapi O-ring rusak, evaluate seal compatibility.

Material seal harus sesuai dengan fluid dan temperature.

Monitoring Differential Pressure

Filter housing industrial sebaiknya mempunyai pressure indication yang memungkinkan operator memonitor inlet dan outlet pressure.

Differential pressure:

ΔP = P inlet − P outlet

dapat digunakan untuk melihat loading trend.

Record yang berguna:

• date;
• flow;
• inlet pressure;
• outlet pressure;
• ΔP;
• operating temperature;
• cartridge age;
• process condition.

Data historis membantu maintenance planning dan cartridge optimization.

Kapan Pleated Filter Cartridge Harus Diganti?

Replacement tidak sebaiknya hanya menggunakan calendar interval.

Dasar replacement dapat mencakup:

• manufacturer changeout recommendation;
• defined ΔP;
• reduced system flow;
• downstream quality requirement;
• batch/changeover procedure;
• sanitation requirement;
• preventive-maintenance plan;
• validated process requirement.

Untuk noncritical industrial duty, ΔP dan process performance biasanya lebih informatif daripada waktu pakai saja.

Apakah Pleated Filter Cartridge Bisa Dicuci?

Jawabannya tergantung product series.

Sebagian cartridge mungkin dirancang untuk cleaning atau reuse tertentu.

Sebagian lainnya merupakan disposable element.

Jangan menganggap semua Pleated Filter washable hanya karena contaminant terlihat berada di surface.

Cleaning dapat memengaruhi:

• media structure;
• retention;
• seal;
• pleat integrity;
• cleanliness.

Gunakan manufacturer procedure apabila cartridge memang reusable.

Apakah Pleated Filter Bisa Dipakai Ulang?

Reuse hanya dilakukan jika product design dan process procedure memang mengizinkan.

Pada critical filtration, penggunaan ulang dapat membutuhkan defined cleaning, sanitization, integrity test atau validation.

Untuk conventional disposable cartridge, replacement biasanya lebih sesuai daripada unvalidated reuse.

Cara Mengganti Pleated Filter Cartridge

Sebelum replacement:

• isolate housing;
• depressurize system;
• drain fluid sesuai procedure;
• gunakan PPE yang sesuai;
• buka housing dengan safe procedure.

Saat cartridge dilepas:

• periksa contaminant pattern;
• periksa seal;
• periksa deformation;
• periksa housing seat;
• bandingkan cartridge lama dan baru.

Setelah installation:

• pastikan cartridge seated;
• housing closure benar;
• vent udara bila diperlukan;
• start-up secara controlled;
• periksa leakage;
• catat clean ΔP.

Pemeriksaan Cartridge Saat Changeout

Used cartridge dapat memberikan informasi tentang system condition.

Perhatikan:

• contaminant distribution;
• discoloration;
• localized blockage;
• collapsed pleats;
• broken cage;
• damaged end cap;
• seal condition.

Uneven loading dapat menjadi indication flow distribution yang perlu diperiksa.

Service Life Pleated Filter Cartridge

Tidak ada satu universal service life.

Life dapat berbeda dari jam, hari hingga periode lebih panjang tergantung:

feed loading + micron + efficiency + filtration area + flow + cartridge quantity + fluid + operating procedure.

Karena itu, statement seperti “Pleated Filter bertahan 3 bulan” tidak dapat digunakan sebagai general specification.

Cara Memperpanjang Operating Cycle

Operating cycle dapat ditingkatkan dengan optimization system, misalnya:

• upstream solids control;
• correct micron selection;
• adequate cartridge quantity;
• appropriate design flow;
• appropriate filtration area;
• staged filtration bila diperlukan;
• monitoring ΔP;
• avoiding process shock load.

Tujuannya bukan membuat cartridge selama mungkin tidak diganti, tetapi menjaga filtration system bekerja sesuai requirement dengan reasonable lifecycle cost.

Evaluasi Operating Cost Pleated Filter Cartridge

Harga cartridge hanya satu bagian dari operating cost.

Evaluasi dapat meliputi:

cartridge price + quantity + service life + labor + downtime + disposal + cleaning + energy/hydraulic effect + downstream protection.

Cartridge yang lebih murah per unit belum tentu menghasilkan lowest operating cost.

Sebaliknya, cartridge lebih mahal juga tidak otomatis lebih ekonomis.

Gunakan actual plant data.

Pleated Filter Cartridge untuk Preventive Maintenance

Dalam preventive-maintenance program, catat:

• product code;
• installation date;
• clean ΔP;
• changeout date;
• changeout ΔP;
• operating flow;
• reason for replacement;
• abnormal condition;
• cartridge consumption.

Data tersebut membantu procurement dan engineering menentukan apakah existing specification masih tepat.

Optimasi Multi-Cartridge Housing

Jika multi-cartridge housing sering mengalami short cycle, jangan langsung menambah micron size.

Evaluate:

cartridge quantity → design flow per element → feed loading → housing flow distribution → cartridge area → upstream treatment.

Jika existing housing terlalu kecil untuk actual loading dan flow, cartridge replacement saja mungkin tidak menyelesaikan masalah.

Pleated Filter Cartridge untuk Shutdown dan Turnaround

Plant shutdown dapat digunakan untuk:

• inspect filter housing;
• clean internal surface;
• inspect cartridge seats;
• replace damaged internal parts;
• review cartridge consumption history;
• standardize replacement codes.

Untuk site dengan banyak housing, standardization dapat membantu mengurangi stocking error.

Data RFQ Pleated Filter Cartridge

Untuk quotation yang lebih cepat dan akurat, kirim data:

Product: Pleated Filter Cartridge
Existing Brand: bila ada
Part Number: bila ada
Media: PP / Polyester / PES / PTFE / Glass Fiber / lainnya
Micron:
Rating: nominal / absolute / unknown
Length:
OD / ID:
End: DOE / SOE
Adapter: 222 / 226 / lainnya
Closed End: Fin / Flat
Seal: EPDM / NBR / Silicone / FKM / lainnya
Quantity:
Fluid:
Flow:
Temperature:
Housing:
Application:

Foto existing cartridge dan housing dapat dilampirkan apabila part number tidak tersedia.

Pleated Filter Cartridge untuk EPC Procurement

Pada EPC project, specification sebaiknya disusun sebelum purchase order agar cartridge dan filter housing dapat dievaluasi sebagai satu system.

Data engineering dapat meliputi:

• fluid;
• feed quality;
• design flow;
• normal/max operating condition;
• target filtration;
• downstream equipment;
• cartridge media;
• micron/retention;
• cartridge quantity;
• housing material;
• nozzle size;
• instrumentation;
• maintenance access.

Cartridge Filter untuk proyek EPC Water Treatment dapat ditentukan bersama housing dan downstream equipment berdasarkan design flow serta filtration requirement.

Pleated Filter Cartridge untuk OEM Water Treatment

OEM water-treatment package membutuhkan cartridge yang mudah diidentifikasi dan direplace setelah equipment diserahkan kepada end user.

Karena itu, documentation sebaiknya mencantumkan:

cartridge code + media + micron + length + end configuration + seal + quantity.

Avoid specification yang hanya menyebut “5 micron cartridge” karena dapat menghasilkan replacement ambiguity.

Standardisasi Replacement Cartridge

Untuk plant dengan banyak filter housing, cartridge standardization dapat mengurangi inventory complexity.

Namun standardisasi harus dilakukan setelah memastikan compatible:

• dimensions;
• filtration duty;
• chemical;
• temperature;
• hydraulic requirement;
• downstream requirement.

Jangan memaksakan satu cartridge untuk semua housing hanya untuk mengurangi SKU.

Distributor & Supplier Pleated Filter Cartridge Indonesia

PT PROFILTER INDONESIA menyediakan Pleated Filter Cartridge untuk kebutuhan industrial water treatment, process filtration, replacement maintenance, EPC dan OEM.

Support dapat mencakup pemilihan berdasarkan:

media, micron rating, retention requirement, length, OD/ID, DOE/SOE, 222/226, seal material, filter housing dan application.

Untuk replacement existing brand, tim dapat membantu melakukan technical cross-reference berdasarkan part number, datasheet, dimensional information atau foto cartridge.

Kebutuhan procurement dapat meliputi cartridge untuk:

• water-treatment plant;
• RO pretreatment;
• BWRO dan SWRO;
• utility water;
• process water;
• power plant;
• chemical process;
• EPC water treatment;
• OEM filtration equipment;
• routine plant maintenance.

PFI Filtration Product menyediakan pilihan industrial filter dan water-treatment equipment untuk kebutuhan replacement, maintenance, EPC dan project procurement.

Mengapa Memilih PT PROFILTER INDONESIA?

Dalam pengadaan industrial cartridge filter, ketepatan specification lebih penting daripada sekadar menemukan cartridge dengan ukuran yang terlihat sama.

PT PROFILTER INDONESIA membantu customer mengevaluasi requirement seperti:

• existing cartridge identification;
• micron dan retention;
• media;
• DOE/SOE;
• adapter;
• dimensions;
• seal;
• housing compatibility;
• design flow;
• application.

Pendekatan ini membantu engineer, procurement dan maintenance mendapatkan replacement yang lebih sesuai dengan actual filtration system.

FAQ Pleated Filter Cartridge

1. Apa itu Pleated Filter Cartridge?

Pleated Filter Cartridge adalah cartridge filter dengan filtration media yang dibentuk menjadi lipatan atau pleats untuk menyediakan filtration area di dalam cylindrical cartridge body.

2. Apakah Pleated Filter sama dengan Pleated Cartridge Filter?

Dalam industrial market, kedua istilah tersebut sering digunakan untuk product family yang sama.

3. Apa fungsi Pleated Filter Cartridge?

Fungsinya membantu mengurangi particulate contamination dari liquid sesuai micron, retention, media dan product construction.

4. Apa media Pleated Filter Cartridge?

Media dapat berupa Polypropylene, Polyester, Polyethersulfone, PTFE, Glass Fiber atau media lain sesuai product series.

5. Apakah PES sama dengan Polyester?

Tidak. Dalam filtration industry, PES umumnya berarti Polyethersulfone. Polyester merupakan material berbeda.

6. Apa itu PP Pleated Filter Cartridge?

PP Pleated Filter Cartridge adalah pleated cartridge yang menggunakan polypropylene media atau polypropylene-based construction sesuai product specification.

7. Apakah semua PP Pleated Filter 100% polypropylene?

Tidak. Complete construction perlu diperiksa karena support, core, cage, end cap atau component lain dapat berbeda.

8. Micron Pleated Filter tersedia berapa?

Range berbeda menurut manufacturer, media dan series, dari fine/membrane ratings hingga coarse micron rating.

9. Apakah 5 micron Pleated Filter pasti absolute?

Tidak. Perlu diperiksa apakah rating nominal, absolute atau manufacturer-defined.

10. Apakah micron sama berarti efficiency sama?

Tidak. Cartridge dengan micron sama dapat mempunyai retention efficiency berbeda.

11. Apakah 0.2 micron otomatis sterilizing grade?

Tidak. Sterilizing-grade product membutuhkan appropriate validation dan documentation.

12. Apa perbedaan DOE dan SOE?

DOE menggunakan double-open-end configuration, sedangkan SOE menggunakan sealing/adapter interface pada satu end dengan opposite end tertutup.

13. Apa perbedaan 222 dan 226?

222 dan 226 merupakan adapter/sealing configurations dengan geometry berbeda dan tidak interchangeable.

14. Apa arti 222/Fin?

Cartridge menggunakan 222 adapter pada satu end dan Fin configuration pada opposite end.

15. Apa arti 226/Flat?

Cartridge menggunakan 226 adapter dan Flat closed-end configuration pada opposite end.

16. Pleated Filter tersedia panjang berapa?

10, 20, 30 dan 40 inch umum ditemukan, sementara specific series dapat mempunyai length lain.

17. Apakah cartridge 40 inch semua brand sama panjangnya?

Tidak selalu. Actual overall length dan end configuration perlu diverifikasi.

18. Apakah Pleated Filter selalu lebih bagus daripada Melt Blown?

Tidak. Pilihan tergantung required retention, contaminant loading, hydraulic condition dan application.

19. Apakah Pleated lebih baik daripada Spun Filter?

Tidak secara universal. Keduanya memiliki media architecture berbeda dan harus dipilih berdasarkan duty.

20. Apakah Pleated lebih baik daripada String Wound?

Tidak secara universal. String Wound dan Pleated mempunyai construction serta operating characteristics berbeda.

21. Apakah Pleated Filter mempunyai pressure drop lebih rendah?

Tergantung media, area, flow, viscosity, micron dan construction. Tidak dapat digeneralisasi.

22. Apakah Pleated Filter mempunyai umur lebih panjang?

Tidak selalu. Service life sangat dipengaruhi feed loading dan operating condition.

23. Apakah Pleated Filter bisa dicuci?

Tergantung product series. Jangan membersihkan atau reuse cartridge jika manufacturer tidak mengizinkan.

24. Kapan Pleated Filter harus diganti?

Berdasarkan manufacturer recommendation, ΔP, flow, downstream quality atau plant maintenance procedure.

25. Mengapa Pleated Filter cepat mampet?

Kemungkinan particulate loading tinggi, micron terlalu fine, flow terlalu tinggi, cartridge quantity kurang atau upstream treatment bermasalah.

26. Mengapa particle masih lolos setelah filter?

Periksa retention rating, seal, adapter, bypass, cartridge damage dan housing installation.

27. Bisa digunakan untuk RO pretreatment?

Bisa pada system yang memang dirancang menggunakan Pleated Filter Cartridge dengan appropriate micron dan retention.

28. Bisa digunakan untuk chemical?

Bisa jika seluruh wetted construction compatible dengan chemical, concentration dan temperature.

29. Bisa digunakan untuk food atau pharmaceutical?

Hanya jika selected product memenuhi grade, validation dan documentation yang dibutuhkan application.

30. Data apa yang dibutuhkan untuk quotation?

Part number atau data media, micron, length, OD/ID, DOE/SOE, adapter, seal, quantity, fluid, temperature, flow dan application.

Konsultasi & Penawaran Pleated Filter Cartridge

Untuk kebutuhan Pleated Filter Cartridge, PP Pleated Filter, replacement cartridge, RO pretreatment, industrial water treatment, EPC maupun OEM filtration system, kirimkan part number atau technical requirement kepada tim PT PROFILTER INDONESIA.

Jika part number tidak tersedia, kirim foto existing cartridge beserta:

micron + media + panjang + diameter + DOE/SOE + adapter + seal + housing + application.

Tim kami dapat membantu mengevaluasi specification dan alternative replacement yang sesuai dengan actual filtration duty.

PT PROFILTER INDONESIA – PFI Filtration
Ruko Blok G/54 – Gudang A/01
Jl. Canadian Broadway
Kawasan Pergudangan Commpark – Kota Wisata – Cibubur

Phone: +62 21 84937329 / 84937805 / 22962668
WhatsApp: +62 812-9634-0505
Email: sales@profilterindonesia.co.id
