AquaLine Filter Cartridge merupakan large-format high-flow cartridge filtration system untuk industrial liquid filtration yang membutuhkan kapasitas aliran tinggi, compact filtration arrangement dan cartridge configuration yang spesifik. AquaLine banyak digunakan sebagai prefiltration, guard filtration dan particulate-control stage pada industrial water treatment, reverse osmosis pretreatment serta berbagai process-liquid applications.

AquaLine bukan sekadar cartridge 60 inch berdiameter besar. Pemilihan element harus mempertimbangkan model ALN, micron rating, PolyForm media, flow direction, dimensional interface, O-ring seal, differential pressure, operating temperature dan compatible AquaLine housing sebagai satu filtration system.

Untuk memahami perbedaan AquaLine dengan high-flow cartridge architecture lainnya, High Flow Filter Cartridge dapat dipilih berdasarkan length, micron, flow direction, pleat configuration, design flow dan housing compatibility.

Apa Itu AquaLine Filter Cartridge?

AquaLine Filter Cartridge adalah cartridge element untuk high-flow liquid filtration dengan large-format cylindrical construction.

AquaLine ALN series menggunakan nominal 60-inch element dengan nominal outside diameter 6.75 inch (17.15 cm).

Berbeda dengan conventional cartridge filter yang menggunakan banyak smaller-diameter elements dalam satu multi-cartridge housing, AquaLine menggunakan large-format element pada compatible housing architecture.

System selection tetap harus dilakukan berdasarkan actual process requirement dan hydraulic data.

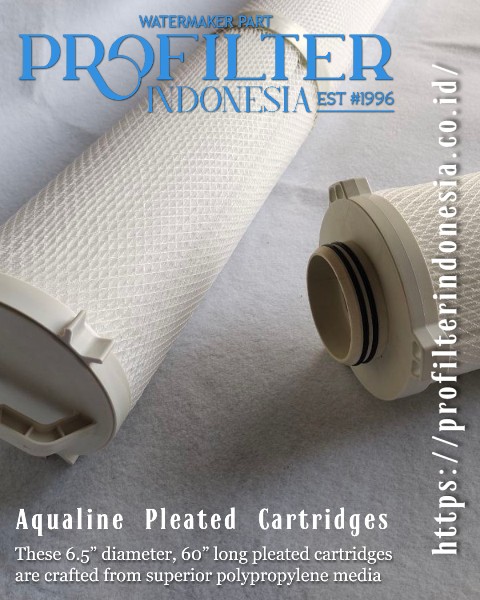

Pentair AquaLine High Flow Filter Cartridge

AquaLine merupakan product family untuk high-flow filtration yang menggunakan cartridge dan compatible housing sebagai satu system architecture.

ALN cartridge family terdiri dari:

• AquaLine ALN01-60B – 1 micron nominal;
• AquaLine ALN05-60B – 5 micron nominal;
• AquaLine ALN10-60B – 10 micron nominal;
• AquaLine ALN20-60B – 20 micron nominal.

Keempat model tersebut menggunakan same nominal cartridge format tetapi mempunyai nominal micron rating berbeda.

Karena itu, model tidak boleh dipilih hanya berdasarkan dimensional compatibility.

Target particulate retention tetap menjadi bagian utama dari selection.

Fungsi AquaLine Filter Cartridge

AquaLine Filter Cartridge digunakan untuk memisahkan particulate contamination dari high-flow liquid streams.

Tergantung process design, AquaLine dapat digunakan sebagai:

• industrial water prefiltration;
• reverse osmosis pretreatment;
• guard filtration;
• process-water filtration;
• particulate protection;
• wastewater filtration;
• process-liquid filtration;
• final filtration pada suitable application.

Actual suitability ditentukan oleh feed condition, target particle retention, chemical compatibility, operating temperature dan downstream requirement.

Mengapa AquaLine Digolongkan sebagai High Flow Filter Cartridge?

AquaLine menggunakan large-format cartridge architecture untuk menangani high liquid flow melalui individual element.

High-flow capability tidak hanya berasal dari diameter cartridge.

Performance merupakan kombinasi:

media architecture + filtration area + cartridge dimensions + pleated construction + outside-in flow path + differential pressure + compatible housing.

Karena itu, flow capability AquaLine sebaiknya dievaluasi menggunakan actual pressure-drop curve dan system operating condition.

Jangan menentukan jumlah AquaLine cartridge hanya berdasarkan istilah high flow.

Konstruksi AquaLine Filter Cartridge

AquaLine ALN series mempunyai construction yang secara teknis perlu diperhatikan ketika melakukan selection maupun replacement.

Main components meliputi:

• PolyForm polypropylene separation media;
• Nylon end caps;
• Buna-N O-rings;
• PVC core;
• Single Open End configuration;
• outside-to-inside flow path.

Complete construction tersebut penting terutama ketika AquaLine digunakan untuk cross-reference atau replacement existing element.

PolyForm Media AquaLine

AquaLine ALN cartridge menggunakan proprietary PolyForm separation media yang dibuat dari 100% polypropylene micro-fibers dengan Locked Pore Structure.

Media tersebut dirancang untuk particulate separation pada high-flow liquid streams.

Polypropylene merupakan media utama pada ALN family, tetapi chemical compatibility tetap harus dievaluasi berdasarkan actual fluid.

Jangan mengasumsikan polypropylene compatible dengan seluruh chemical.

Periksa:

fluid → chemical concentration → temperature → exposure condition → cartridge components → seal.

Locked Pore Structure

Locked Pore Structure merupakan bagian dari PolyForm media architecture AquaLine.

Untuk engineering selection, istilah tersebut tidak boleh diterjemahkan menjadi jaminan universal bahwa cartridge akan selalu memberikan:

• service life tertentu;
• differential pressure tertentu;
• dirt-holding capacity tertentu;
• final filtrate quality tertentu.

Actual performance tetap bergantung pada feed condition dan operating parameters.

Pleated Construction AquaLine

AquaLine menggunakan large-diameter pleated construction untuk menyediakan filtration area di dalam 60-inch cartridge body.

Pleated architecture membantu menempatkan media area dalam compact cylindrical element.

Namun filtration area saja tidak menentukan cartridge performance.

Engineer tetap perlu mempertimbangkan:

• media permeability;
• micron rating;
• flow;
• clean differential pressure;
• particulate loading;
• fluid viscosity;
• operating temperature.

Karena itu, AquaLine tidak sebaiknya dibandingkan dengan cartridge lain hanya berdasarkan ukuran atau filtration area.

AquaLine 60 Inch Filter Cartridge

ALN01-60B, ALN05-60B, ALN10-60B dan ALN20-60B menggunakan nominal length:

60 inch / 152.4 cm.

Nominal outside diameter:

6.75 inch / 17.15 cm.

Dimensi tersebut merupakan characteristic penting dari AquaLine ALN family.

Untuk replacement, nominal length dan OD tetap belum cukup.

Periksa juga:

end configuration + O-ring + core + flow direction + actual housing interface + complete model code.

Mengapa AquaLine Menggunakan Large-Format Element?

Large-format cartridge memungkinkan filtration system menangani significant liquid flow melalui individual element.

Hal ini dapat membantu mengurangi cartridge count dibanding conventional smaller-format system pada comparable duty apabila hydraulic design memungkinkan.

Tetapi jumlah element dan housing tidak boleh ditentukan dari cartridge dimensions saja.

System sizing harus mempertimbangkan:

design flow + pressure-drop curve + micron + feed loading + viscosity + operating margin.

Single Open End AquaLine Filter Cartridge

AquaLine ALN series menggunakan Single Open End atau SOE configuration.

SOE merupakan bagian dari sealing dan flow-path arrangement antara cartridge dengan compatible housing.

Correct seating sangat penting untuk mencegah unintended bypass.

Pada replacement, jangan hanya mencocokkan:

60 inch + 6.75 inch OD.

Complete interface harus sesuai dengan AquaLine housing.

Outside-In Flow AquaLine

AquaLine ALN series menggunakan outside-to-inside flow direction.

Liquid masuk dari sisi luar filtration element, melewati filtration media dan bergerak menuju internal cartridge flow path.

Flow direction tersebut merupakan bagian dari original AquaLine design.

Karena itu, AquaLine tidak boleh disamakan dengan High Flow Cartridge lain yang mungkin menggunakan inside-to-outside configuration.

Flow direction merupakan salah satu parameter penting saat melakukan replacement atau cross-reference.

PVC Core AquaLine

ALN cartridge menggunakan PVC core sebagai bagian dari element construction.

Core membantu memberikan internal structure sesuai AquaLine design.

Keberadaan PVC juga berarti fluid compatibility tidak boleh dievaluasi hanya berdasarkan polypropylene media.

Complete wetted construction perlu diperiksa terhadap actual process fluid dan operating temperature.

Nylon End Caps

AquaLine ALN series menggunakan Nylon end caps.

End components merupakan bagian penting dari dimensional interface dan cartridge construction.

Pada chemical application, compatibility evaluation sebaiknya mencakup:

PolyForm PP media + PVC core + Nylon end component + Buna-N seal.

Buna-N O-Ring AquaLine

AquaLine ALN cartridge menggunakan Buna-N O-rings pada standard configuration.

O-ring mempunyai fungsi penting dalam sealing cartridge terhadap housing interface.

Sebelum digunakan pada process chemical, periksa compatibility Buna-N terhadap:

• fluid;
• chemical concentration;
• temperature;
• cleaning chemical;
• process condition.

Seal compatibility sama pentingnya dengan filtration media compatibility.

Model AquaLine ALN Filter Cartridge

Empat model utama ALN series dibedakan berdasarkan nominal micron rating.

Semua model tidak boleh dianggap interchangeable hanya karena dimensions sama.

Micron selection harus mengikuti filtration requirement.

AquaLine ALN01-60B – 1 Micron

AquaLine ALN01-60B merupakan 1-micron nominal element dalam ALN family.

Model ini dapat dipertimbangkan ketika process membutuhkan finer particulate filtration dibanding ALN05, ALN10 atau ALN20.

Namun 1 micron tidak otomatis merupakan pilihan terbaik.

Pada feed dengan high particulate loading, finer element dapat mengalami faster loading.

Selection perlu mempertimbangkan upstream treatment dan required service cycle.

AquaLine ALN01-60B Filter Cartridge dapat digunakan ketika filtration system membutuhkan nominal 1 micron AquaLine element dengan compatible 60-inch housing configuration.

AquaLine ALN05-60B – 5 Micron

AquaLine ALN05-60B menggunakan nominal 5 micron PolyForm filtration media.

5 micron merupakan common requirement pada berbagai industrial water-treatment dan RO pretreatment systems.

Namun penggunaan ALN05-60B untuk RO tidak boleh dianggap universal.

Engineer tetap harus mengevaluasi:

feed quality + upstream treatment + particulate loading + downstream membrane requirement + design flow.

AquaLine ALN10-60B – 10 Micron

AquaLine ALN10-60B mempunyai nominal filtration rating 10 micron.

Model ini dapat digunakan pada applications yang membutuhkan intermediate particulate filtration sesuai process requirement.

ALN10 tidak otomatis harus ditempatkan sebelum ALN05.

Filtration sequence harus mengikuti actual feed condition dan treatment design.

AquaLine ALN20-60B – 20 Micron

AquaLine ALN20-60B mempunyai nominal rating 20 micron.

Model ini dapat digunakan pada suitable applications yang membutuhkan coarser particulate filtration dibanding ALN01, ALN05 atau ALN10.

20 micron bukan berarti kualitas filter lebih rendah.

Micron rating merupakan engineering selection parameter, bukan quality grade.

Memilih AquaLine 1, 5, 10 atau 20 Micron

Pemilihan ALN model dapat dimulai dari required particle-retention level.

Setelah micron ditentukan, selection belum selesai.

Periksa juga:

design flow + clean ΔP + solids loading + temperature + fluid compatibility + housing + required service cycle.

Nominal Micron Rating AquaLine

ALN01, ALN05, ALN10 dan ALN20 menggunakan nominal micron designation.

Karena itu, angka micron tidak boleh dianggap sebagai absolute particle cutoff.

Dalam filtration engineering:

micron rating harus dibaca bersama manufacturer-defined retention characteristic dan test methodology.

Hal ini sangat penting ketika AquaLine digunakan untuk mengganti cartridge dari manufacturer atau product family lain.

5 micron dari dua product families berbeda belum tentu mempunyai identical retention performance.

AquaLine ALN05-60B Bukan Sekadar “Filter 5 Micron”

Untuk replacement AquaLine ALN05-60B, specification yang benar lebih lengkap daripada:

High Flow Filter 5 micron 60 inch.

Technical identity mencakup:

AquaLine ALN05-60B + 5 micron nominal + PolyForm PP media + 60-inch length + 6.75-inch OD + Nylon end caps + Buna-N O-rings + PVC core + SOE + outside-in flow.

Detail tersebut penting untuk procurement dan cross-reference.

Differential Pressure AquaLine

Differential pressure atau ΔP merupakan salah satu parameter utama untuk monitoring AquaLine operation.

Secara sederhana:

ΔP = inlet pressure − outlet pressure

Pada clean element, differential pressure dipengaruhi oleh:

• liquid flow;
• micron;
• fluid viscosity;
• temperature;
• cartridge;
• housing.

Ketika particulate terakumulasi pada element, ΔP dapat meningkat.

Recommended Change-Out AquaLine

Pentair ALN datasheets mencantumkan recommended change-out pada 25–30 PSID, berdasarkan process limits.

Angka tersebut harus dipahami sebagai manufacturer reference yang tetap bergantung pada process condition.

Cartridge dapat perlu diganti lebih awal apabila:

• downstream quality requirement tercapai lebih dahulu;
• system flow tidak dapat dipertahankan;
• plant operating procedure menetapkan limit lebih rendah;
• process condition membutuhkan changeout sebelumnya.

Jangan menunggu 25–30 PSID secara otomatis tanpa mempertimbangkan plant requirement.

Maximum Operating Temperature AquaLine Cartridge

ALN cartridge datasheets mencantumkan maximum operating temperature:

130°F / 54.4°C.

Limit tersebut merupakan cartridge specification.

Jangan mencampurkannya dengan maximum temperature rating dari AquaLine housing karena housing dan cartridge merupakan components berbeda.

Final system operating limit harus mengikuti component dengan allowable condition yang paling restrictive.

Pressure Drop Curve AquaLine

AquaLine ALN datasheets menyediakan clean-water differential-pressure curve terhadap flow.

Curve tersebut jauh lebih berguna untuk engineering sizing daripada hanya menyebut satu angka maximum flow.

Untuk preliminary selection, engineer perlu melihat:

selected ALN model → target flow → clean-water ΔP → fluid correction bila diperlukan → operating margin.

Jika process fluid mempunyai viscosity berbeda dari clean water, actual pressure drop dapat berbeda.

AquaLine Filter Cartridge dan CodeLine Housing

AquaLine cartridge digunakan bersama compatible AquaLine/CodeLine housing architecture.

Housing dan cartridge harus diperlakukan sebagai satu filtration system.

Parameter housing yang perlu diperiksa antara lain:

• exact housing model;
• cartridge interface;
• element length;
• design pressure;
• maximum operating temperature;
• port configuration;
• flow requirement;
• installation orientation;
• maintenance clearance.

Housing Filter Cartridge perlu dipilih berdasarkan cartridge dimensions, flow configuration, operating pressure dan process requirement agar element dapat terpasang dan bekerja sesuai design.

AquaLine 80AQ15-60 Housing

Pentair AquaLine system mencantumkan 80AQ15-60 housing configuration untuk 60-inch element.

Manufacturer data untuk 80AQ15-60 mencantumkan:

Housing specification harus dibedakan dari cartridge operating limits.

AquaLine dan 80CF Housing

AquaLine system juga dapat terkait dengan compatible CodeLine 80CF housing configurations.

Exact model perlu diperiksa karena 80CF family mempunyai configuration dan pressure rating yang berbeda.

Jangan melakukan replacement housing hanya berdasarkan diameter shell atau element length.

Periksa complete housing model dan drawing.

AquaLine Housing Horizontal atau Vertical

AquaLine housing system dapat dikonfigurasikan sesuai approved installation arrangement dan specific housing design.

Installation orientation perlu mempertimbangkan:

• available plant space;
• cartridge removal clearance;
• piping arrangement;
• drainage;
• venting;
• maintenance access;
• structural support.

Cartridge orientation tidak boleh diputuskan tanpa melihat housing installation requirement.

AquaLine untuk RO Pretreatment

AquaLine banyak digunakan sebagai prefiltration pada industrial reverse-osmosis applications.

Dalam RO pretreatment, cartridge filtration dapat berfungsi sebagai particulate-control atau guard-filtration stage sebelum membrane.

Selection harus mempertimbangkan:

raw/feed water → upstream treatment → target particulate retention → AquaLine micron → design flow → downstream RO requirement.

RO Membrane membutuhkan pretreatment yang disesuaikan dengan feed-water quality dan operating requirement agar particulate loading menuju membrane dapat dikendalikan.

AquaLine untuk SWRO Desalination

SWRO desalination mempunyai large feed flow dan demanding operating environment.

AquaLine dapat digunakan sebagai prefiltration pada suitable system design.

Parameter yang perlu dievaluasi:

• seawater/feed condition;
• upstream filtration;
• target micron;
• design flow;
• solids loading;
• cartridge ΔP;
• housing material;
• seal compatibility;
• maintenance strategy.

Pemilihan 5 micron atau micron lainnya tetap harus mengikuti pretreatment design.

AquaLine untuk BWRO

BWRO feed dapat berasal dari groundwater, surface water, municipal supply maupun pretreated industrial water.

Feed characteristics tersebut dapat sangat berbeda.

Karena itu, AquaLine model tidak boleh dipilih hanya karena system menggunakan BWRO.

Micron dan element quantity harus mengikuti actual feed condition dan design requirement.

AquaLine untuk Industrial Water Treatment

AquaLine dapat digunakan pada industrial water-treatment duties seperti:

• process-water prefiltration;
• utility-water filtration;
• RO pretreatment;
• guard filtration;
• wastewater filtration;
• particulate control.

Application-specific engineering tetap diperlukan terutama untuk chemical compatibility dan solids loading.

AquaLine untuk Power Plant

Power plant mempunyai berbagai water circuits dengan filtration requirements berbeda.

AquaLine dapat digunakan pada suitable high-flow water-filtration applications seperti RO pretreatment, utility-water filtration atau other particulate-control duties.

Cartridge selection harus mengikuti actual water circuit.

Jangan menggunakan satu micron specification untuk seluruh power-plant application.

AquaLine untuk Oil & Gas

Pada oil & gas water-treatment applications, AquaLine dapat dipertimbangkan untuk compatible liquid-filtration duties.

Engineer perlu memberikan actual process data seperti:

• liquid composition;
• solids loading;
• flow;
• temperature;
• pressure;
• chemical exposure.

Material compatibility harus diperiksa terhadap complete cartridge construction.

AquaLine untuk Chemical Industry

Chemical applications membutuhkan compatibility review terhadap seluruh element:

Polypropylene media + Nylon end caps + Buna-N O-rings + PVC core.

Polypropylene compatibility saja tidak cukup untuk menyatakan complete AquaLine element suitable terhadap suatu chemical.

Concentration dan temperature juga perlu diketahui.

AquaLine untuk Food & Beverage dan Pharmaceutical Applications

AquaLine manufacturer application scope mencakup berbagai industries termasuk food & beverage dan pharmaceutical processing.

Namun suitability untuk specific hygienic, food-contact, pharmaceutical atau validated process tidak boleh diasumsikan hanya berdasarkan application category.

Project harus memeriksa applicable material documentation, regulatory requirement, process cleanliness dan validation requirement.

Spesifikasi Utama AquaLine ALN Series

Specification tersebut digunakan untuk ALN family yang dibahas. Final procurement tetap harus mengikuti latest datasheet dan exact model.

Data yang Harus Diketahui Sebelum Memilih AquaLine

Sebelum menentukan ALN01, ALN05, ALN10 atau ALN20, siapkan:

Design Flow: m³/jam
Normal Flow: m³/jam
Maximum Flow: m³/jam
Fluid:
Temperature:
Target Micron:
Suspended Solids / Feed Condition:
Existing Housing:
Existing Cartridge Model:
Allowable ΔP:
Downstream Equipment:
Application:

Data tersebut memungkinkan cartridge dipilih berdasarkan actual filtration duty, bukan hanya berdasarkan micron.

AquaLine sebagai Bagian dari Industrial High Flow Filtration

AquaLine mempunyai technical identity yang jelas: 60-inch large-format element, 6.75-inch nominal OD, PolyForm polypropylene media, Single Open End dan outside-to-inside flow, dengan ALN01, ALN05, ALN10 dan ALN20 sebagai nominal micron options.

Tetapi cartridge specification tetap harus dipadukan dengan correct housing, hydraulic condition dan process requirement.

Pendekatan engineering tersebut penting agar AquaLine digunakan sebagai complete filtration solution, bukan sekadar replacement cartridge berdasarkan ukuran.

Untuk new installation maupun replacement existing AquaLine system, selection sebaiknya dimulai dari:

process data → target filtration → ALN model → hydraulic evaluation → housing compatibility → operating condition.

Cara Memilih AquaLine Filter Cartridge

Pemilihan AquaLine Filter Cartridge sebaiknya dimulai dari kebutuhan proses, bukan langsung dari micron atau part number.

Untuk new system, engineering selection dapat mengikuti urutan:

process fluid → design flow → particulate requirement → micron → pressure drop → cartridge quantity → housing → operating condition.

Untuk replacement existing system, urutannya berbeda:

existing AquaLine model → housing model → micron → dimensions → construction → flow direction → seal → operating condition.

Pendekatan tersebut membantu mencegah pemilihan cartridge yang secara ukuran terlihat sesuai tetapi mempunyai filtration requirement atau system interface berbeda.

Memilih ALN01, ALN05, ALN10 atau ALN20

AquaLine ALN family menyediakan beberapa nominal micron ratings untuk kebutuhan particulate filtration yang berbeda.

Pemilihan tidak sebaiknya didasarkan pada prinsip bahwa semakin kecil micron selalu semakin baik.

Kapan Memilih AquaLine ALN01?

ALN01 dengan nominal 1 micron dapat dipertimbangkan ketika downstream process membutuhkan finer particulate control.

Sebelum memilih ALN01, evaluasi particulate loading pada feed.

Finer filtration dapat menyebabkan cartridge mengalami loading lebih cepat apabila upstream water masih membawa suspended solids dalam jumlah tinggi.

ALN01 lebih tepat dipilih karena required retention, bukan hanya untuk memperoleh angka micron paling kecil.

Kapan Memilih AquaLine ALN05?

ALN05 merupakan nominal 5-micron AquaLine element yang relevan untuk berbagai fine-filtration dan pretreatment applications.

Pada RO pretreatment, 5 micron sering menjadi salah satu specification yang digunakan pada system tertentu.

Namun engineer tetap harus mengevaluasi:

upstream pretreatment + feed-water quality + particle loading + downstream membrane requirement + design flow.

AquaLine ALN05-60B dapat dipilih untuk system yang memang membutuhkan AquaLine 60-inch nominal 5-micron element berdasarkan actual pretreatment requirement.

Kapan Memilih AquaLine ALN10?

ALN10 dengan nominal 10 micron dapat dipertimbangkan untuk intermediate particulate filtration.

Model ini dapat digunakan ketika 1 atau 5 micron terlalu fine untuk filtration objective, atau ketika downstream process memang membutuhkan nominal 10-micron filtration.

ALN10 juga tidak otomatis merupakan prefilter untuk ALN05.

Jika satu-stage filtration sudah memenuhi target process, additional stage belum tentu diperlukan.

Kapan Memilih AquaLine ALN20?

ALN20 dengan nominal 20 micron digunakan untuk suitable coarser particulate-filtration requirements.

Model ini dapat dipertimbangkan apabila objective utamanya adalah mengendalikan relatively larger suspended particles sebelum downstream equipment atau filtration stage lain.

20 micron tidak menunjukkan lower product quality dibanding 5 micron.

Micron merupakan filtration specification, bukan quality ranking.

Jangan Memilih AquaLine Berdasarkan Micron Saja

Misalnya procurement menerima permintaan:

AquaLine 5 micron 60 inch.

Informasi tersebut sudah mengarah ke product family tertentu tetapi engineering identification masih sebaiknya dilengkapi.

Periksa:

• complete part number;
• existing housing;
• flow;
• fluid;
• operating temperature;
• required retention;
• existing seal;
• application.

Untuk replacement existing ALN05-60B, mempertahankan correct product identity jauh lebih aman dibanding memilih generic high-flow cartridge hanya karena sama-sama 5 micron dan 60 inch.

Design Flow AquaLine System

Design flow merupakan salah satu parameter utama untuk menentukan cartridge dan housing configuration.

Secara preliminary:

Required Filtration Capacity ≥ Maximum System Flow

Tetapi cartridge sizing tidak sebaiknya dilakukan hanya dengan membagi total plant flow terhadap angka maximum flow yang tercantum pada suatu product.

Engineer perlu mempertimbangkan operating point yang menghasilkan acceptable:

clean ΔP + operating ΔP + filtration performance + service cycle + system margin.

Maximum capability bukan otomatis recommended continuous design point.

Menggunakan Pressure-Drop Curve AquaLine

Pressure-drop curve membantu engineer mengevaluasi hubungan antara liquid flow dan clean differential pressure pada selected cartridge.

Workflow yang lebih tepat adalah:

pilih ALN model → tentukan flow per element → baca clean ΔP → koreksi operating fluid bila diperlukan → evaluasi system margin.

Hal ini lebih baik daripada menentukan cartridge quantity berdasarkan satu angka generic flow per cartridge.

Clean Differential Pressure

Clean ΔP adalah differential pressure ketika cartridge masih bersih pada defined flow dan fluid condition.

Nilai tersebut menjadi baseline untuk monitoring cartridge selama operation.

Setelah installation, plant dapat mencatat:

inlet pressure − outlet pressure = clean operating ΔP.

Baseline tersebut berguna untuk membandingkan cartridge loading dari waktu ke waktu.

Pengaruh Flow terhadap ΔP

Ketika flow melalui cartridge meningkat, differential pressure umumnya juga berubah mengikuti hydraulic characteristic element dan system.

Karena itu, membandingkan ΔP dua periode operation harus mempertimbangkan apakah flow sama.

Contoh:

Cartridge yang menunjukkan ΔP lebih tinggi pada flow yang jauh lebih besar belum tentu mengalami abnormal fouling.

Trend analysis sebaiknya menggunakan operating data yang comparable.

Pengaruh Viscosity terhadap AquaLine

Manufacturer clean-water curve tidak otomatis menggambarkan pressure drop untuk seluruh process liquids.

Fluid dengan viscosity lebih tinggi dapat menghasilkan hydraulic behavior berbeda.

Untuk non-water application, engineering evaluation sebaiknya mencakup:

• fluid type;
• viscosity;
• operating temperature;
• design flow;
• chemical compatibility.

Jangan menggunakan clean-water flow data secara langsung untuk viscous process liquid tanpa evaluation.

Pengaruh Temperature terhadap Hydraulic Performance

Temperature dapat mengubah fluid viscosity dan pada akhirnya memengaruhi pressure drop.

Pada saat yang sama, temperature juga dibatasi oleh cartridge dan housing material.

Karena itu, temperature mempunyai dua fungsi dalam selection:

hydraulic parameter + material operating limit.

System limit harus mengikuti allowable condition dari complete assembly.

Menghitung Jumlah AquaLine Element

Untuk preliminary sizing, jumlah filtration elements dapat diperkirakan dari:

N ≥ Qsystem ÷ qdesign per element

di mana:

N = jumlah element
Qsystem = design system flow
qdesign = selected design flow per element

Tetapi qdesign tidak boleh dibuat dari asumsi generic.

Nilainya harus dipilih setelah mengevaluasi manufacturer hydraulic data dan project operating requirement.

Hasil perhitungan kemudian dibulatkan ke jumlah element/housing configuration yang tersedia dan diperiksa kembali terhadap acceptable ΔP.

Contoh Preliminary Sizing

Misalnya sebuah project mempunyai design flow:

Qsystem = 200 m³/jam

Engineering tidak sebaiknya langsung memutuskan jumlah AquaLine cartridge sebelum menentukan acceptable operating flow per element.

Jika setelah membaca hydraulic data dan mempertimbangkan project margin dipilih suatu qdesign, maka:

N ≥ 200 ÷ qdesign

Hasil tersebut baru menjadi preliminary element requirement.

Setelah itu masih perlu diperiksa:

housing availability + clean ΔP + piping + nozzle velocity + redundancy + maintenance strategy.

Dengan pendekatan ini, jumlah element berasal dari engineering design, bukan angka marketing.

Operating Margin AquaLine

Filtration system sebaiknya tidak hanya mampu menangani normal operating flow.

Pertimbangkan kondisi seperti:

• maximum production;
• pump variation;
• temporary process fluctuation;
• cartridge loading;
• future capacity requirement.

Operating margin harus reasonable dan tidak perlu dibuat berlebihan.

Oversized system juga dapat meningkatkan capital cost dan footprint tanpa benefit yang diperlukan.

AquaLine Housing Selection

AquaLine cartridge dan housing harus dipilih sebagai compatible system.

Housing selection mencakup:

element interface + element quantity + design flow + design pressure + temperature + connection + material + maintenance access.

Jangan memilih housing hanya berdasarkan kemampuan memasukkan cartridge secara dimensional.

Correct sealing dan flow path juga harus terpenuhi.

AquaLine 80AQ15-60 dan CodeLine 80CF

80AQ15-60 merupakan housing configuration yang berkaitan langsung dengan AquaLine 60-inch system.

CodeLine 80CF family juga dapat digunakan pada compatible AquaLine system configurations sesuai exact model dan manufacturer arrangement.

Untuk existing installation, selalu identifikasi complete housing code.

Jangan mengubah:

80AQ → 80CF

atau sebaliknya hanya berdasarkan physical appearance.

Drawing, interface dan pressure rating harus diverifikasi.

Mengapa Housing Model Penting?

Housing menentukan:

• cartridge seating;
• sealing;
• internal flow distribution;
• pressure boundary;
• inlet/outlet connection;
• maintenance method.

Cartridge yang benar pada housing yang salah tetap menghasilkan filtration system yang salah.

Karena itu, pada replacement project mintalah foto housing nameplate selain foto cartridge.

AquaLine Housing untuk High-Flow System

High-flow system dapat memberikan advantage berupa relatively high flow per element dan compact cartridge arrangement pada suitable application.

Tetapi benefit tersebut hanya tercapai jika housing dan piping juga didesain untuk required flow.

Periksa:

inlet nozzle + outlet nozzle + piping size + valves + pressure instruments + cartridge quantity.

Cartridge tidak dapat memperbaiki undersized piping system.

Monitoring Inlet dan Outlet Pressure

Untuk industrial AquaLine installation, pressure monitoring sebelum dan sesudah filtration stage sangat membantu maintenance.

Dengan dua pressure readings:

ΔP = Pinlet − Poutlet

Plant dapat mengikuti loading trend tanpa membuka housing.

Pressure gauges atau differential-pressure monitoring device harus berada dalam kondisi baik agar data dapat dipercaya.

AquaLine untuk RO Pretreatment Engineering

Pada RO system, cartridge filter umumnya merupakan salah satu bagian dari pretreatment train, bukan satu-satunya protection stage.

Typical system logic dapat berupa:

raw water → upstream pretreatment → AquaLine cartridge filtration → RO feed → RO membrane

Actual pretreatment equipment berbeda menurut source water.

Karena itu, AquaLine micron selection harus mempertimbangkan performance dari upstream treatment.

RO Membrane system membutuhkan cartridge pretreatment yang dipilih berdasarkan feed-water condition dan downstream membrane requirement, bukan hanya berdasarkan nominal flow plant.

AquaLine ALN05 untuk RO Pretreatment

ALN05 dapat menjadi relevant selection ketika design mensyaratkan nominal 5-micron AquaLine filtration.

Tetapi engineer tetap perlu memeriksa apakah feed menuju cartridge mempunyai solids loading yang reasonable.

Jika cartridge 5 micron mengalami rapid loading, root cause dapat berasal dari:

• upstream pretreatment performance;
• feed turbidity changes;
• biological or process fouling;
• incorrect flow allocation;
• process upset.

Mengganti cartridge dengan model yang sama tanpa mencari penyebab dapat menghasilkan service cycle yang sama pendeknya.

AquaLine untuk SWRO Pretreatment

SWRO plant biasanya mempunyai substantial feed-water flow sehingga large-format cartridge architecture dapat menjadi menarik.

Namun seawater pretreatment juga mempunyai variable solids loading.

AquaLine sizing untuk SWRO sebaiknya mempertimbangkan:

normal flow + peak flow + feed condition + upstream pretreatment + selected micron + acceptable ΔP + cartridge quantity + redundancy.

Maintenance access juga penting karena 60-inch element membutuhkan adequate removal clearance.

AquaLine untuk BWRO Pretreatment

Pada BWRO, feed source sangat memengaruhi cartridge loading.

Groundwater dengan low suspended solids dapat mempunyai filtration behavior berbeda dari surface-water source.

Karena itu, dua BWRO plants dengan kapasitas sama belum tentu membutuhkan AquaLine configuration atau service cycle yang sama.

AquaLine untuk Desalination Plant

Pada desalination plant, reliability dan predictable maintenance dapat menjadi design considerations penting.

Engineering evaluation dapat mencakup:

• cartridge consumption;
• changeout frequency;
• manpower;
• housing count;
• pressure-loss trend;
• spare inventory;
• downstream membrane protection.

Evaluation tersebut lebih useful daripada hanya membandingkan cartridge purchase price.

AquaLine untuk Power Plant Water Treatment

Pada power plant, AquaLine dapat digunakan pada suitable high-flow water-treatment duties.

Selection harus mengikuti actual process stream seperti RO pretreatment atau utility-water filtration.

Istilah power plant filter saja belum cukup untuk menentukan ALN model.

Data flow, feed condition dan required micron tetap dibutuhkan.

AquaLine untuk Process Water

Process-water quality requirement berbeda antar-industry.

AquaLine dapat digunakan pada compatible process-water filtration apabila:

• particulate requirement sesuai;
• cartridge materials compatible;
• operating temperature within limit;
• housing sesuai;
• flow dapat ditangani.

Jika water digunakan sebagai product-contact fluid, additional quality or regulatory requirements mungkin berlaku.

AquaLine untuk Wastewater Filtration

Wastewater dapat mempunyai particulate loading jauh lebih tinggi dibanding treated water.

Karena itu, menggunakan AquaLine pada wastewater application memerlukan evaluation khusus terhadap:

TSS/loading + particle distribution + upstream treatment + target filtrate + service-cycle expectation.

High-flow cartridge bukan pengganti seluruh upstream solids-removal process.

AquaLine untuk Chemical Process

Untuk chemical process, hydraulic sizing saja belum cukup.

Material review harus mencakup complete ALN construction.

Jika polypropylene media compatible tetapi Buna-N, Nylon atau PVC tidak compatible dengan process fluid, complete element tetap tidak suitable.

Karena itu, chemical compatibility harus dilakukan component-by-component.

AquaLine vs Conventional 2.5 Inch Cartridge

Perbandingan tidak boleh disederhanakan menjadi “AquaLine selalu lebih baik”.

Untuk existing conventional housing, migration ke AquaLine merupakan system redesign, bukan cartridge substitution sederhana.

AquaLine vs Generic High Flow Filter Cartridge

AquaLine merupakan salah satu specific high-flow architecture.

Generic High Flow Filter Cartridge market mempunyai banyak product families dengan perbedaan:

• diameter;
• length;
• media;
• pleat architecture;
• flow direction;
• adapter;
• seal;
• housing interface.

Karena itu, generic 60-inch High Flow Cartridge tidak otomatis menjadi AquaLine replacement.

High Flow Filter Cartridge mencakup berbagai large-format architectures sehingga replacement harus diverifikasi berdasarkan dimensions, flow direction, sealing interface dan actual housing.

AquaLine vs Radial Pleated High Flow Cartridge

Radial Pleated High Flow Cartridge merupakan architecture tersendiri pada product families tertentu.

Kesamaan high-flow terminology tidak berarti AquaLine dan radial-pleated cartridge mempunyai interchangeable interface.

Comparison harus dilakukan berdasarkan:

media + dimensions + pleat architecture + flow direction + adapter + seal + hydraulic data + housing.

Jangan mengganti AquaLine dengan radial-pleated element tanpa technical verification.

AquaLine vs Horizontal atau Vertical Pleated High Flow

Hal yang sama berlaku pada Horizontal Pleated maupun Vertical Pleated High Flow Cartridge.

Pleat orientation merupakan salah satu characteristic product architecture.

Tetapi replacement compatibility tetap ditentukan oleh complete system specification.

AquaLine sebaiknya diperlakukan sebagai specific cartridge-and-housing family, bukan generic 60-inch cartridge.

AquaLine vs Melt Blown Filter Cartridge

Melt Blown Cartridge biasanya menggunakan polypropylene depth-media architecture dan tersedia dalam conventional formats maupun series tertentu.

AquaLine ALN menggunakan PolyForm polypropylene micro-fiber media dalam AquaLine large-format construction.

Keduanya tidak tepat dibandingkan hanya dengan pertanyaan “mana lebih bagus”.

Melt Blown Filter Cartridge merupakan depth-filtration family yang dipilih berdasarkan micron, retention, dimensions dan operating condition sesuai filtration duty.

AquaLine vs Spun Filter Cartridge

Spun Filter Cartridge banyak digunakan untuk sediment filtration dalam conventional cartridge systems.

AquaLine ditujukan pada different large-format system architecture.

Spun Filter Cartridge dapat menjadi pilihan untuk sediment filtration pada compatible conventional housing, sedangkan AquaLine membutuhkan AquaLine-compatible high-flow system configuration.

Tidak ada universal winner. System architecture dan filtration objective berbeda.

AquaLine vs String Wound Filter Cartridge

String Wound Cartridge menggunakan wound-yarn depth-filter construction.

AquaLine menggunakan different media and large-format architecture.

String Wound Filter Cartridge tetap relevan untuk berbagai industrial depth-filtration duties ketika wound construction, micron, dimensions dan housing sesuai kebutuhan proses.

Migration dari String Wound system ke AquaLine membutuhkan housing/system evaluation.

Replacement AquaLine Filter Cartridge

Replacement existing AquaLine sebaiknya dimulai dari complete part number.

Contoh:

ALN05-60B

Part number membantu mengidentifikasi product family, micron dan configuration yang dimaksud.

Jika code tidak tersedia, jangan langsung memilih generic replacement berdasarkan appearance.

Data untuk Replacement AquaLine

Untuk cross-reference, kumpulkan:

Existing Brand:
Cartridge Model:
Housing Model:
Micron:
Length:
OD:
Flow Direction:
Seal:
Design Flow:
Fluid:
Temperature:
Application:
Quantity:

Lampirkan foto cartridge dan housing nameplate apabila tersedia.

Apakah Generic High Flow 60 Inch Bisa Menggantikan AquaLine?

Belum tentu.

Kesamaan:

60 inch + large diameter + high flow

tidak membuktikan compatibility.

Replacement harus memenuhi paling tidak:

dimensional fit + sealing interface + flow direction + filtration requirement + material compatibility + hydraulic requirement.

Jika salah satu tidak sesuai, cartridge tidak sebaiknya dianggap direct replacement.

Cross-Reference AquaLine Berdasarkan Part Number

Part-number cross-reference sebaiknya dilakukan menggunakan technical comparison, bukan hanya table equivalency.

Cross-reference harus memastikan:

1. dimensional compatibility;
2. correct sealing;
3. correct flow path;
4. equivalent required retention;
5. suitable materials;
6. acceptable operating limits;
7. suitable hydraulic performance.

Jika data belum lengkap, replacement status sebaiknya dianggap belum terverifikasi.

Replacement Cartridge Harus Mempertahankan Flow Direction

AquaLine ALN menggunakan outside-to-inside flow.

Replacement element harus compatible dengan intended housing flow path.

Menggunakan cartridge dengan opposite flow architecture tanpa housing/system verification dapat menyebabkan incorrect operation atau mechanical problem.

Replacement Seal AquaLine

Standard AquaLine ALN configuration menggunakan Buna-N O-ring.

Jika project membutuhkan different seal material, jangan melakukan substitution hanya berdasarkan O-ring dimensions.

Periksa chemical compatibility dan apakah alternative seal memang approved untuk selected cartridge/housing configuration.

Evaluasi Lifecycle Cost AquaLine

Lifecycle cost tidak hanya terdiri dari harga cartridge.

Evaluation dapat memasukkan:

cartridge cost + cartridge quantity + housing cost + labor + shutdown/changeout time + disposal + service interval + pressure-loss energy impact.

AquaLine dapat memberikan economic benefit pada suitable high-flow system, tetapi hasilnya project-specific.

Karena itu, hindari universal claim bahwa AquaLine selalu lebih murah dibanding conventional filtration.

AquaLine untuk New EPC Project

Untuk EPC water-treatment project, AquaLine selection sebaiknya dimulai sejak design stage.

Engineering data dapat mencakup:

• process design flow;
• maximum flow;
• feed-water analysis;
• target micron;
• operating pressure;
• operating temperature;
• required housing material;
• allowable ΔP;
• piping connection;
• redundancy;
• available footprint;
• maintenance clearance.

Setelah data tersebut tersedia, cartridge dan housing dapat dievaluasi sebagai satu package.

AquaLine untuk OEM Water Treatment

OEM yang menggunakan AquaLine dapat mencantumkan complete replacement information dalam equipment manual.

Minimum recommended information:

AquaLine model + micron + housing model + element quantity + flow + changeout criteria.

Hal ini membantu end user melakukan procurement replacement tanpa mengubah original filtration design secara tidak sengaja.

Engineering Selection Matrix AquaLine

Kesalahan Umum Saat Memilih AquaLine Filter Cartridge

Beberapa kesalahan yang perlu dihindari:

1. memilih cartridge hanya karena sama-sama 60 inch;
2. menganggap semua High Flow Filter Cartridge interchangeable;
3. memilih micron paling kecil tanpa melihat solids loading;
4. menggunakan maximum flow sebagai continuous design flow tanpa hydraulic evaluation;
5. mengabaikan clean differential pressure;
6. tidak memeriksa viscosity process fluid;
7. memeriksa PP media tetapi melupakan Nylon, PVC dan Buna-N;
8. menganggap housing 80AQ dan 80CF otomatis interchangeable;
9. tidak mencatat existing housing model;
10. melakukan cross-reference hanya berdasarkan foto;
11. menganggap semua 5-micron filters mempunyai identical retention;
12. mengabaikan outside-to-inside flow;
13. mengabaikan cartridge-removal clearance;
14. tidak menyediakan pressure monitoring;
15. menentukan service life sebelum mengetahui feed loading.

Checklist Engineering Sebelum Procurement AquaLine

Sebelum menerbitkan purchase order, pastikan data berikut telah dikonfirmasi:

AquaLine Model: ALN01 / ALN05 / ALN10 / ALN20
Micron:
Quantity:
Housing Model:
Design Flow:
Maximum Flow:
Fluid:
Operating Temperature:
Operating Pressure:
Expected Clean ΔP:
Changeout Criteria:
Application:
Existing Part Number jika replacement:

Untuk critical replacement, lampirkan existing datasheet atau foto nameplate.

AquaLine sebagai Complete Filtration System

AquaLine bekerja paling tepat ketika cartridge, housing dan process hydraulics diperlakukan sebagai satu filtration system.

Pemilihan element tidak berhenti pada pertanyaan:

“Berapa micron?”

Engineering selection yang lebih lengkap adalah:

Apa fluid-nya? → berapa flow-nya? → particulate apa yang harus dikendalikan? → ALN model mana yang sesuai? → berapa clean ΔP? → housing apa yang digunakan? → bagaimana cartridge akan dimonitor dan diganti?

Pendekatan tersebut membuat AquaLine lebih mudah dievaluasi untuk new project, existing plant replacement, EPC maupun OEM water-treatment equipment.

Maintenance AquaLine Filter Cartridge

Maintenance AquaLine Filter Cartridge sebaiknya dilakukan berdasarkan kondisi operasi aktual, bukan hanya berdasarkan interval waktu tetap.

Parameter yang dapat digunakan untuk menentukan kebutuhan inspection atau cartridge replacement meliputi:

• differential pressure;
• operating flow;
• inlet dan outlet pressure;
• filtrate requirement;
• perubahan feed-water condition;
• operating hours;
• plant maintenance procedure.

Pencatatan operating data sejak cartridge baru dipasang membantu maintenance team mengenali perubahan performance selama service cycle.

Monitoring Differential Pressure AquaLine

Differential pressure merupakan salah satu indikator utama kondisi cartridge.

Gunakan:

ΔP = inlet pressure − outlet pressure

Setelah cartridge baru dipasang dan system mencapai normal operating flow, catat initial clean ΔP sebagai baseline.

Selanjutnya, monitoring dapat dilakukan pada operating condition yang comparable.

ΔP yang meningkat secara bertahap dapat menunjukkan particulate accumulation pada filtration media.

Namun perubahan ΔP juga dapat dipengaruhi oleh flow, temperature, fluid viscosity dan kondisi instrumentation.

Kapan AquaLine Filter Cartridge Harus Diganti?

AquaLine ALN manufacturer data memberikan recommended change-out reference 25–30 PSID berdasarkan process limits.

Angka tersebut bukan berarti semua plant harus menunggu hingga mencapai nilai tersebut.

Replacement dapat dilakukan lebih awal apabila:

• plant changeout procedure menetapkan limit lebih rendah;
• required system flow tidak dapat dipertahankan;
• filtrate quality tidak memenuhi process requirement;
• downstream equipment membutuhkan protection lebih ketat;
• abnormal operating condition terjadi;
• cartridge mengalami physical damage.

Changeout criteria sebaiknya ditetapkan sebagai bagian dari plant operating procedure.

Jangan Menentukan Replacement Hanya Berdasarkan Waktu

Pernyataan seperti “AquaLine harus diganti setiap tiga bulan” tidak dapat diterapkan secara universal.

Service life dipengaruhi oleh:

feed quality + particulate concentration + particle-size distribution + selected micron + flow + upstream treatment + operating hours + process variation.

Dua plant yang menggunakan ALN05-60B dapat mempunyai replacement interval yang sangat berbeda.

Karena itu, maintenance history dari actual installation jauh lebih berguna daripada generic replacement interval.

Membuat Baseline Setelah Memasang Cartridge Baru

Setelah new AquaLine cartridge dipasang:

1. pastikan cartridge terpasang dan sealing dengan benar;
2. start system mengikuti plant operating procedure;
3. stabilkan flow;
4. catat inlet pressure;
5. catat outlet pressure;
6. hitung clean ΔP;
7. catat operating flow dan temperature;
8. simpan tanggal installation.

Baseline tersebut menjadi reference untuk cartridge berikutnya.

Jika clean ΔP cartridge baru berbeda jauh dari historical baseline pada comparable operating condition, system sebaiknya diperiksa.

Troubleshooting AquaLine Filter Cartridge

Masalah filtration tidak selalu berasal dari cartridge.

Troubleshooting sebaiknya melihat cartridge, housing, feed condition dan complete process.

Root cause sebaiknya dikonfirmasi sebelum mengubah micron atau cartridge model.

AquaLine Mengalami Differential Pressure Tinggi

Jika ΔP meningkat terlalu cepat, jangan langsung menyimpulkan cartridge bermasalah.

Periksa terlebih dahulu:

• actual flow;
• feed turbidity atau solids loading;
• upstream filtration;
• process upset;
• valve position;
• pressure instruments;
• selected micron;
• cartridge installation.

Jika feed solids meningkat, cartridge dapat melakukan filtration sesuai fungsi tetapi mencapai loading condition lebih cepat.

Dalam kondisi tersebut, penyelesaian jangka panjang mungkin berada pada upstream treatment.

AquaLine Baru Dipasang tetapi ΔP Sudah Tinggi

High initial ΔP dapat berasal dari beberapa kondisi:

• flow lebih tinggi dari design;
• incorrect valve position;
• system restriction;
• cartridge installation issue;
• wrong element;
• fluid viscosity lebih tinggi;
• pressure gauge error.

Bandingkan dengan clean-water/hydraulic data dan historical system baseline.

Jangan langsung mengganti cartridge baru tanpa memeriksa system.

Service Life AquaLine Terlalu Pendek

Jika ALN cartridge berulang kali membutuhkan replacement dalam waktu jauh lebih pendek dari historical operation, lakukan trend review.

Periksa apakah terdapat perubahan pada:

source water → upstream process → chemical dosing → production flow → solids loading → operating schedule.

Untuk RO pretreatment, perubahan upstream treatment performance dapat sangat memengaruhi cartridge loading.

Apakah Mengganti 5 Micron Menjadi 10 atau 20 Micron Bisa Memperpanjang Umur?

Mungkin dapat mengubah loading behavior, tetapi keputusan tersebut tidak boleh dibuat hanya untuk memperpanjang replacement interval.

Mengubah ALN05 menjadi ALN10 atau ALN20 juga mengubah filtration requirement.

Jika downstream equipment membutuhkan 5-micron nominal element, menaikkan micron dapat mengurangi intended particulate protection.

Perubahan micron harus disetujui berdasarkan process requirement.

AquaLine Cartridge Mengalami Deformasi

Physical deformation harus dianggap sebagai abnormal condition yang perlu diperiksa.

Potential causes dapat mencakup:

• excessive differential pressure;
• incorrect flow condition;
• installation problem;
• wrong cartridge/housing combination;
• operation di luar allowable condition.

Jangan hanya mengganti cartridge kemudian menjalankan system kembali tanpa mencari penyebabnya.

Memeriksa O-Ring AquaLine

O-ring merupakan critical sealing component.

Saat changeout:

• periksa physical condition;
• pastikan O-ring berada pada correct position;
• periksa adanya cut, deformation atau damage;
• gunakan seal material sesuai specification;
• pastikan sealing surface bersih.

Incorrect sealing dapat memungkinkan unintended bypass walaupun filtration media masih dalam kondisi baik.

Jangan Memaksakan Cartridge ke Housing

AquaLine cartridge seharusnya dipasang pada compatible housing interface.

Jika cartridge membutuhkan excessive force untuk dipasang, hentikan installation dan periksa:

part number + dimensions + O-ring + adapter/interface + housing model.

Memaksakan cartridge dapat merusak seal, cartridge atau housing interface.

Prosedur Umum Changeout AquaLine

Changeout harus mengikuti plant safety procedure dan housing manufacturer instruction.

Secara umum, maintenance mencakup:

shutdown → isolate → depressurize → drain → open housing → remove used element → inspect housing → install correct element → close housing → restart → check leakage → record clean ΔP.

Pressure housing tidak boleh dibuka sebelum dipastikan telah depressurized sesuai procedure.

Pemeriksaan Housing Saat Cartridge Diganti

Cartridge changeout merupakan waktu yang baik untuk melakukan visual inspection pada accessible housing components.

Periksa sesuai maintenance procedure:

• internal cleanliness;
• cartridge seating area;
• sealing surface;
• closure condition;
• drain/vent;
• pressure instruments;
• visible damage atau deposits.

Housing maintenance membantu menjaga filtration system bekerja sesuai intended design.

Apakah AquaLine Filter Cartridge Bisa Dicuci dan Digunakan Kembali?

Jangan menganggap AquaLine cartridge reusable hanya karena physical element masih terlihat baik.

Cleaning atau reuse hanya boleh dilakukan apabila memang diizinkan oleh manufacturer untuk exact product dan application serta terdapat validated procedure yang sesuai.

Jika tidak ada supporting instruction, cartridge sebaiknya diperlakukan sesuai intended replacement practice.

Menyimpan Spare AquaLine Filter Cartridge

Spare cartridge sebaiknya disimpan dalam kondisi:

• bersih;
• kering;
• terlindung dari contamination;
• terlindung dari physical damage;
• tetap mempunyai identifiable model/label;
• mengikuti storage recommendation manufacturer.

Jangan melepaskan identification label terlalu awal karena part number sangat penting saat maintenance dan reorder.

Standardisasi Spare Part AquaLine

Plant dengan beberapa AquaLine installations dapat membuat spare-part register yang mencatat:

equipment tag → housing model → cartridge model → micron → quantity per housing → normal consumption → minimum spare level.

Standardisasi ini membantu procurement menghindari pembelian cartridge dengan micron atau interface yang salah.

Replacement AquaLine Berdasarkan Existing Part Number

Cara paling aman untuk memulai replacement adalah menggunakan existing cartridge part number.

Contoh:

ALN01-60B
ALN05-60B
ALN10-60B
ALN20-60B

Part number kemudian diverifikasi terhadap housing dan operating requirement.

Jangan menghapus suffix atau mengasumsikan dua code yang hampir sama pasti mempunyai configuration identik.

Replacement AquaLine ALN01-60B

ALN01-60B digunakan ketika existing system membutuhkan nominal 1-micron AquaLine element.

Saat reorder, verifikasi existing housing dan complete part number agar procurement tidak mengganti dengan generic 1-micron 60-inch element yang belum tentu compatible.

Replacement AquaLine ALN05-60B

ALN05-60B merupakan nominal 5-micron AquaLine element yang banyak relevan untuk industrial water-treatment dan pretreatment duty.

AquaLine ALN05-60B Filter Cartridge dapat diidentifikasi secara spesifik untuk kebutuhan replacement 5-micron nominal AquaLine 60-inch element pada compatible system.

Untuk quotation, sebaiknya sertakan existing part number dan housing model.

Replacement AquaLine ALN10-60B

Untuk ALN10-60B replacement, pertahankan nominal 10-micron requirement kecuali process engineering memang menyetujui perubahan.

Jika existing code tidak terbaca, gunakan equipment documentation, purchase history atau housing data untuk membantu identification.

Replacement AquaLine ALN20-60B

ALN20-60B digunakan untuk nominal 20-micron requirement pada AquaLine system.

Jangan menggantinya dengan 5 atau 10 micron hanya karena cartridge dimensions sama tanpa mengevaluasi effect terhadap pressure drop, loading dan process requirement.

Cross-Reference AquaLine ke Brand atau Series Lain

Cross-reference AquaLine membutuhkan engineering verification.

Kesamaan nominal length dan micron belum cukup.

Minimum comparison meliputi:

dimensions + media + retention requirement + flow direction + end interface + seal + operating limits + hydraulic requirement + housing compatibility.

Replacement yang hanya “bisa masuk ke housing” belum tentu merupakan technically equivalent cartridge.

Mengapa Foto Cartridge Saja Tidak Cukup?

Banyak large-format cartridges mempunyai bentuk visual yang mirip.

Foto dapat membantu identification, tetapi tidak selalu menunjukkan:

• exact micron;
• retention characteristic;
• internal construction;
• flow direction;
• seal specification;
• dimensional tolerance;
• complete part number.

Untuk RFQ replacement, kirim foto bersama nameplate, label dan technical data apabila tersedia.

Replacement untuk Existing AquaLine Housing

Jika existing plant masih menggunakan AquaLine/CodeLine housing, mempertahankan compatible cartridge interface biasanya menjadi starting point yang paling sederhana.

Jika original element akan diganti dengan alternative product, lakukan technical comparison terlebih dahulu.

Jangan memodifikasi internal housing hanya agar cartridge yang berbeda dapat dipasang tanpa engineering review.

Retrofit dari Conventional Cartridge ke AquaLine

Mengganti conventional multi-cartridge system dengan AquaLine bukan sekadar mengganti consumable filter.

Retrofit dapat melibatkan:

• new housing;
• piping modification;
• support;
• valves;
• instrumentation;
• footprint;
• maintenance clearance;
• hydraulic evaluation.

Karena itu, retrofit merupakan system-engineering project.

Retrofit AquaLine ke High Flow Cartridge Architecture Lain

Hal yang sama berlaku jika existing AquaLine akan diganti dengan different high-flow architecture.

Radial Pleated, Horizontal Pleated, Vertical Pleated atau high-flow element lain dapat mempunyai different:

dimensions + flow direction + end interface + housing arrangement.

High Flow Filter Cartridge mencakup berbagai industrial large-format configurations yang perlu dibandingkan berdasarkan hydraulic performance, dimensions, sealing dan housing compatibility sebelum digunakan sebagai replacement.

AquaLine untuk EPC Water Treatment Project

Pada EPC project, AquaLine dapat dievaluasi sejak design stage sebagai complete filtration package.

RFQ sebaiknya mencantumkan:

• service/application;
• process fluid;
• normal/design/maximum flow;
• target micron;
• operating pressure;
• operating temperature;
• expected solids loading;
• required housing configuration;
• piping connection;
• instrumentation requirement;
• redundancy philosophy;
• project documentation requirement.

Data lengkap membantu cartridge dan housing dipilih berdasarkan system duty.

AquaLine untuk Replacement Plant Existing

Plant existing biasanya mempunyai informasi yang sangat valuable untuk replacement:

• historical cartridge consumption;
• clean ΔP;
• typical changeout ΔP;
• operating flow;
• average service interval;
• feed-water variation;
• historical part number.

Data tersebut sebaiknya digunakan bersama current operating condition.

Historical performance tidak perlu dianggap tetap apabila process plant sudah berubah.

RFQ AquaLine Filter Cartridge

Untuk memperoleh quotation yang lebih tepat, procurement dapat mengirim:

Part Number:
Micron:
Quantity:
Existing Housing:
Application:
Design Flow:
Fluid:
Temperature:
Delivery Location:
Required Documentation:

Untuk replacement yang belum teridentifikasi, lampirkan foto cartridge label dan housing nameplate.

Dokumentasi untuk Procurement

Pada industrial procurement atau EPC project, kebutuhan documentation dapat berbeda.

Sampaikan sejak awal jika project membutuhkan dokumen seperti:

• datasheet;
• technical quotation;
• dimensional information;
• material information;
• commercial quotation;
• project-specific documentation.

Availability dan format dokumen perlu dikonfirmasi berdasarkan exact product dan project requirement.

Distributor & Supplier AquaLine Filter Cartridge Indonesia

PT PROFILTER INDONESIA melayani kebutuhan AquaLine Filter Cartridge untuk industrial water treatment, RO pretreatment, SWRO, BWRO, power plant, process water serta replacement existing filtration system di Indonesia.

Support dapat mencakup identification kebutuhan ALN01-60B, ALN05-60B, ALN10-60B dan ALN20-60B, pemilihan micron berdasarkan existing specification, pengecekan cartridge/housing compatibility, technical clarification untuk replacement serta penyusunan quotation berdasarkan kebutuhan procurement atau project.

Untuk existing installation, customer dapat mengirim part number, foto label cartridge, housing nameplate dan operating data agar kebutuhan replacement dapat diperiksa lebih terarah.

Untuk new EPC atau OEM project, engineering discussion dapat dimulai dari design flow, process fluid, target filtration, operating condition dan housing requirement.

PT PROFILTER INDONESIA menyediakan High Flow Filter Cartridge dan industrial cartridge filtration solutions untuk kebutuhan replacement, maintenance, EPC serta OEM water-treatment system.

Engineering Support AquaLine

Engineering support untuk AquaLine sebaiknya berfokus pada actual system requirement.

Data yang dapat didiskusikan meliputi:

part number identification + micron selection + existing housing + flow + ΔP + fluid + temperature + application + replacement requirement.

Tujuannya bukan sekadar menemukan cartridge dengan ukuran serupa, tetapi membantu memastikan selected element sesuai dengan filtration system.

Support untuk Procurement dan Maintenance

Procurement sering hanya menerima request berupa:

AquaLine Filter 5 micron.

Maintenance biasanya mempunyai informasi yang lebih lengkap dari existing equipment.

Karena itu, untuk critical replacement, koordinasi procurement dan maintenance dapat membantu memperoleh:

complete part number + housing model + existing cartridge photo + operating data.

Informasi tersebut mengurangi risiko salah order.

AquaLine untuk OEM dan System Integrator

OEM dan system integrator dapat menentukan AquaLine cartridge code sejak equipment design sehingga replacement lebih mudah di kemudian hari.

Equipment documentation sebaiknya mencantumkan:

cartridge model + micron + quantity + housing model + operating flow + changeout criterion.

Standardisasi tersebut membantu end user mempertahankan original filtration requirement.

Mengapa Memilih PT PROFILTER INDONESIA untuk AquaLine Filter Cartridge?

PT PROFILTER INDONESIA menangani kebutuhan industrial filtration dengan pendekatan berdasarkan technical identification dan actual application.

Untuk AquaLine, pembahasan dapat mencakup:

• model ALN;
• micron;
• cartridge dimensions;
• housing;
• flow direction;
• seal;
• process fluid;
• operating condition;
• replacement identification;
• EPC/OEM requirement.

PFI Filtration Product mencakup industrial filter dan water-treatment equipment untuk kebutuhan maintenance, replacement, engineering project dan industrial procurement.

FAQ AquaLine Filter Cartridge

1. Apa itu AquaLine Filter Cartridge?

AquaLine Filter Cartridge merupakan large-format cartridge filtration element untuk high-flow liquid-filtration system dengan specific cartridge dan housing architecture.

2. Berapa panjang AquaLine ALN Filter Cartridge?

ALN family yang dibahas menggunakan nominal length 60 inch.

3. Berapa diameter AquaLine Filter Cartridge?

ALN series mempunyai nominal outside diameter 6.75 inch atau sekitar 17.15 cm.

4. Apa saja model AquaLine ALN?

Model utamanya meliputi ALN01-60B, ALN05-60B, ALN10-60B dan ALN20-60B.

5. Berapa micron AquaLine ALN01-60B?

ALN01-60B mempunyai nominal rating 1 micron.

6. Berapa micron AquaLine ALN05-60B?

ALN05-60B mempunyai nominal rating 5 micron.

7. Berapa micron AquaLine ALN10-60B?

ALN10-60B mempunyai nominal rating 10 micron.

8. Berapa micron AquaLine ALN20-60B?

ALN20-60B mempunyai nominal rating 20 micron.

9. Apakah micron AquaLine merupakan absolute rating?

ALN01, ALN05, ALN10 dan ALN20 yang dibahas menggunakan nominal micron designation. Retention harus dibaca sesuai manufacturer specification.

10. Apa media AquaLine ALN?

ALN family menggunakan PolyForm polypropylene micro-fiber separation media.

11. Apa flow direction AquaLine?

AquaLine ALN series menggunakan outside-to-inside flow configuration.

12. Apakah AquaLine menggunakan SOE?

Ya. ALN family menggunakan Single Open End configuration.

13. Apa material core AquaLine?

ALN cartridge yang dibahas menggunakan PVC core.

14. Apa material end cap AquaLine?

ALN series menggunakan Nylon end caps.

15. Apa O-ring AquaLine?

Standard ALN configuration menggunakan Buna-N O-rings.

16. Berapa maximum operating temperature AquaLine cartridge?

Manufacturer data ALN mencantumkan maximum cartridge operating temperature 130°F atau sekitar 54.4°C.

17. Kapan AquaLine cartridge diganti?

Manufacturer reference mencantumkan recommended changeout 25–30 PSID berdasarkan process limits. Plant dapat menetapkan changeout lebih awal sesuai operating requirement.

18. Apakah ALN05 cocok untuk RO pretreatment?

ALN05 dapat digunakan pada suitable RO pretreatment system yang membutuhkan nominal 5-micron AquaLine filtration. Final selection tetap mengikuti pretreatment design.

19. Apakah AquaLine dapat digunakan untuk SWRO?

AquaLine dapat digunakan pada suitable SWRO pretreatment applications setelah flow, feed condition, micron, housing dan operating requirement dievaluasi.

20. Apakah AquaLine dapat digunakan untuk BWRO?

Ya, pada suitable BWRO pretreatment design. Feed-water characteristics tetap perlu diperiksa.

21. Apakah AquaLine dapat digunakan di power plant?

AquaLine dapat digunakan pada suitable high-flow water-filtration duties di power plant sesuai actual process stream dan engineering requirement.

22. Apakah semua High Flow Filter Cartridge 60 inch bisa menggantikan AquaLine?

Tidak. Nominal length saja tidak menentukan compatibility. Flow direction, dimensions, seal, interface, retention dan housing juga harus sesuai.

23. Apakah AquaLine sama dengan Radial Pleated High Flow Filter?

Tidak sebaiknya dianggap sama. Keduanya dapat termasuk high-flow filtration architecture tetapi mempunyai product design dan interface yang harus dibandingkan secara teknis.

24. Apakah cartridge 5 micron selalu lebih baik daripada 10 micron?

Tidak. Micron dipilih berdasarkan filtration objective. Finer micron tidak otomatis menjadi pilihan yang lebih baik untuk semua applications.

25. Apakah AquaLine cartridge bisa dicuci?

Reuse atau cleaning hanya boleh dilakukan jika didukung manufacturer instruction untuk exact product/application dan procedure yang sesuai.

26. Mengapa AquaLine cepat mampet?

Potential causes meliputi high solids loading, upstream treatment problem, selected micron terlalu fine untuk actual duty, process upset atau operating flow yang berbeda dari design.

27. Data apa yang dibutuhkan untuk replacement AquaLine?

Minimal part number, micron, quantity dan housing model. Untuk technical verification, tambahkan flow, fluid, temperature, application serta foto label/nameplate.

28. Bagaimana memilih ALN01, ALN05, ALN10 atau ALN20?

Pilih berdasarkan required nominal micron kemudian evaluasi flow, ΔP, solids loading, housing dan downstream requirement.

29. Apakah AquaLine bisa menggantikan conventional cartridge housing?

Tidak secara langsung. Migrasi dari conventional cartridge system ke AquaLine biasanya memerlukan housing dan hydraulic system evaluation.

30. Bagaimana meminta quotation AquaLine Filter Cartridge?

Kirim complete AquaLine part number, micron, quantity, existing housing dan application. Jika part number tidak diketahui, sertakan foto cartridge label serta housing nameplate.

Konsultasi AquaLine Filter Cartridge untuk Replacement dan Project

Untuk kebutuhan replacement existing AquaLine, maintenance shutdown, RO/SWRO/BWRO pretreatment, power plant, industrial water treatment, EPC maupun OEM project, technical identification sebaiknya dilakukan sebelum purchase order diterbitkan.

Kirimkan:

AquaLine part number + quantity + housing model + process application + operating data yang tersedia.

PT PROFILTER INDONESIA dapat membantu melakukan pengecekan kebutuhan cartridge berdasarkan information tersebut.

PT PROFILTER INDONESIA – PFI Filtration
Ruko Blok G/54 – Gudang A/01
Jl. Canadian Broadway
Kawasan Pergudangan Commpark – Kota Wisata – Cibubur

Phone: +62 21 84937329 / 84937805 / 22962668
WhatsApp: +62 812-9634-0505
Email: sales@profilterindonesia.co.id
